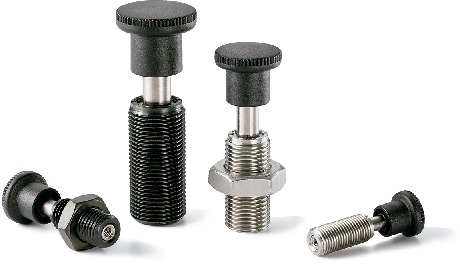

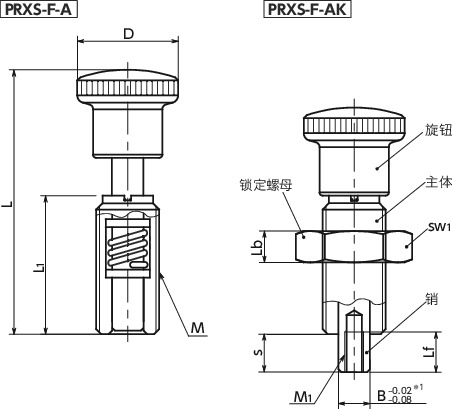

形状図
＊1： 变更了销的公差。
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | M1（粗牙） 螺纹公称直径 |
螺距 | D | L | L1 | Lb | sw1 | B | s | Lf | 载荷（N） min./max. |
质量 （g） |
旋钮颜色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRXS-6-7-F-AK | ○ | M12 | 1.5 | M4 | 0.7 | 19 | 49 | 26 | 6 | 18 | 6 | 7 | 7 | 8/21 | 34 | BK | CAD | 请求报价 |
材质、表面处理
| PRXS-F-A | PRXS-F-AK | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 镀镍 |
SUS303 镀镍 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | - | SUS303 |
特点
- 推压型分度柱塞。
- 销的前端带内螺纹孔，可根据用途安装附件。
- 销通常收纳在主体中。按住旋钮时，销从主体伸出。松开旋钮后，在内置弹簧力的作用下销被收纳在主体中。
- 销已经过镀镍处理。耐磨损性优良。
- 可根据型号的末尾符号选择锁定螺母的有无。
| 末尾符号 | 锁定螺母 |
|---|---|
| A | 无＊1 |
| AK | 有 |
＊1：请使用防松件服务。（⇒防松服务 ）
相关产品
我们有安装和拆卸的专用扳手 PXZ-W。
