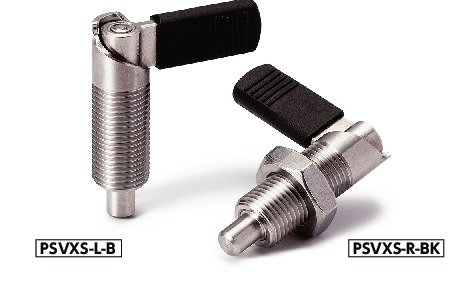

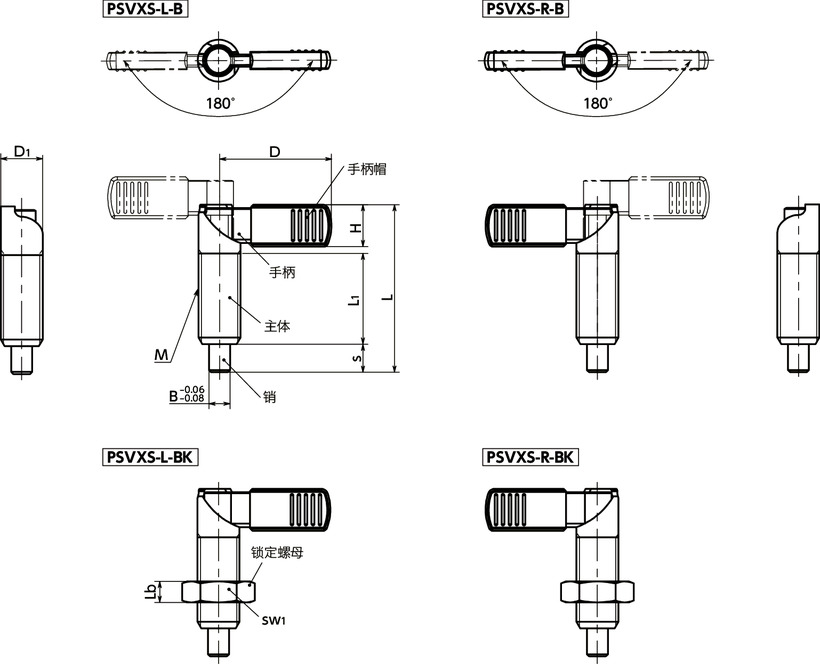

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | Lb | sw1 | H | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSVXS-8-M16-R-BK | ○ | M16 | 1.5 | 42 | 16 | 56 | 30 | 8 | 24 | 15.5 | 8 | 10 | 11/29 | 85 | 4660 | CAD | 请求报价 |
材质、表面处理
| PSVXS-L-B/PSVXS-R-B | PSVXS-L-BK/PSVXS-R-BK | |
|---|---|---|
| 手柄 | 相当于SUS316L | 相当于SUS316L |
| 手柄帽 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 | SUS303 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | SUS303 |
特点
- 转动手柄操作销插拔的分度柱塞。

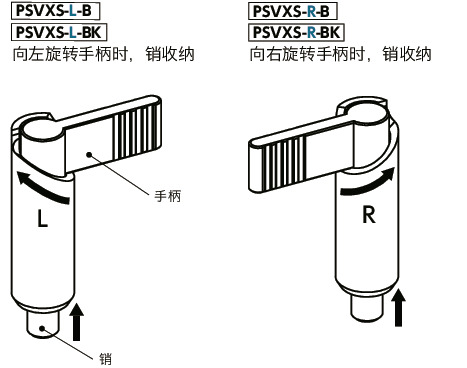

- 将手柄旋转180°后可将销内置到主体中。松开手柄时，在内置弹簧力的作用下复位。
- 手柄的操作角度限制为180°。此外，操作方向也保持固定，因此可防止误操作。
- 不锈钢制。耐腐蚀性优良。
- 带有手感舒适的手柄帽。
- 可根据产品符号选择手柄的操作方向。
- 可根据型号的末尾符号选择锁定螺母的有无。
| 末尾符号 | 锁定螺母 |
|---|---|
| B | 无＊1 |
| BK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
