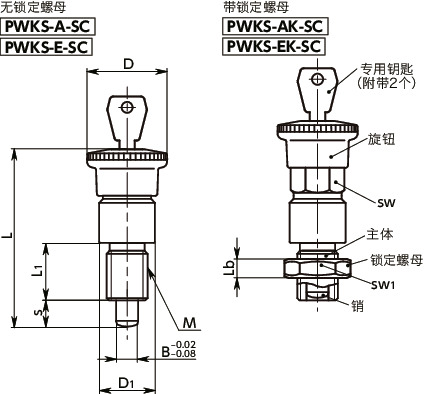

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PWKS-8-8-A-SC | - | M16 | 1.5 | 34 | 23 | 76.5 | 26 | - | 19 | - | 8 | 8 | 18/33 | 133 | 4660 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-8-12-A-SC | - | M16 | 1.5 | 34 | 23 | 80.5 | 26 | - | 19 | - | 8 | 12 | 11/33 | 135 | 4660 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-10-12-A-SC | - | M16 | 1.5 | 34 | 23 | 80.5 | 26 | - | 19 | - | 10 | 12 | 11/33 | 136 | 7280 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-12-15-A-SC | - | M20 | 1.5 | 34 | 23 | 88 | 31.5 | - | 19 | - | 12 | 15 | 11/33 | 174 | 10400 | PXCS-20-22-＊＊ | CAD | 请求报价 |
| PWKS-8-8-AK-SC | - | M16 | 1.5 | 34 | 23 | 76.5 | 26 | 8 | 19 | 24 | 8 | 8 | 18/33 | 153 | 4660 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-8-12-AK-SC | - | M16 | 1.5 | 34 | 23 | 80.5 | 26 | 8 | 19 | 24 | 8 | 12 | 11/33 | 155 | 4660 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-10-12-AK-SC | - | M16 | 1.5 | 34 | 23 | 80.5 | 26 | 8 | 19 | 24 | 10 | 12 | 11/33 | 156 | 7280 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-12-15-AK-SC | - | M20 | 1.5 | 34 | 23 | 88 | 31.5 | 10 | 19 | 30 | 12 | 15 | 11/33 | 209 | 10400 | PXCS-20-22-＊＊ | CAD | 请求报价 |
| PWKS-8-8-E-SC | ○ | M16 | 1.5 | 34 | 23 | 76.5 | 26 | - | 19 | - | 8 | 8 | 18/33 | 128 | 4660 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-8-12-E-SC | ○ | M16 | 1.5 | 34 | 23 | 80.5 | 26 | - | 19 | - | 8 | 12 | 11/33 | 133 | 4660 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-10-12-E-SC | ○ | M16 | 1.5 | 34 | 23 | 80.5 | 26 | - | 19 | - | 10 | 12 | 11/33 | 133 | 7280 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-12-15-E-SC | ○ | M20 | 1.5 | 34 | 23 | 88 | 31.5 | - | 19 | - | 12 | 15 | 11/33 | 171 | 10400 | PXCS-20-22-＊＊ | CAD | 请求报价 |
| PWKS-8-8-EK-SC | ○ | M16 | 1.5 | 34 | 23 | 76.5 | 26 | 8 | 19 | 24 | 8 | 8 | 18/33 | 148 | 4660 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-8-12-EK-SC | ○ | M16 | 1.5 | 34 | 23 | 80.5 | 26 | 8 | 19 | 24 | 8 | 12 | 11/33 | 153 | 4660 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-10-12-EK-SC | ○ | M16 | 1.5 | 34 | 23 | 80.5 | 26 | 8 | 19 | 24 | 10 | 12 | 11/33 | 153 | 7280 | PXCS-16-19-＊＊ | CAD | 请求报价 |
| PWKS-12-15-EK-SC | ○ | M20 | 1.5 | 34 | 23 | 88 | 31.5 | 10 | 19 | 30 | 12 | 15 | 11/33 | 206 | 10400 | PXCS-20-22-＊＊ | CAD | 请求报价 |
材质、表面处理
| PWKS-A-SC/PWKS-E-SC | PWKS-AK-SC/PWKS-EK-SC | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 镀镍 |
SUS303 镀镍 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | - | SUS304 |
| 钥匙锁定机构 | 锌压铸件 不锈钢 |
锌压铸件 不锈钢 |
| 专用钥匙 | 钢 镀镍 |
钢 镀镍 |
特点

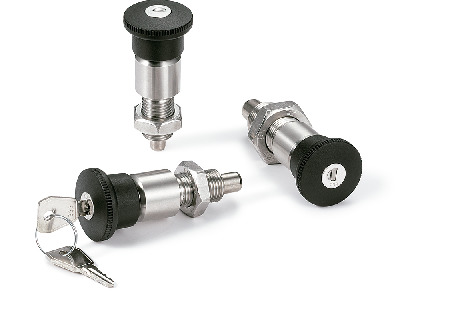

- 带钥匙锁的分度柱塞。
- 用专用钥匙滑动钥匙孔的盖子插入钥匙，再旋转180°锁定销。
- 锁定可防止意外操作。
-
有两种类型，一种只能在销伸出的状态下锁定，另一种在销缩回的状态下也可以锁定。
可根据产品符号选择钥匙锁型及锁定螺母的有无。
| 产品符号 | 钥匙锁型 | 锁定螺母 | |
|---|---|---|---|
| 销伸出的状态 | 销缩回的状态 | ||
| PWKS-A-SC | 可锁定 | - | 无＊1 |
| PWKS-AK-SC | 可锁定 | - | 有 |
| PWKS-E-SC | 可锁定 | 可锁定 | 无＊1 |
| PWKS-EK-SC | 可锁定 | 可锁定 | 有 |
＊1： 请使用防松件服务。⇒防松服务
