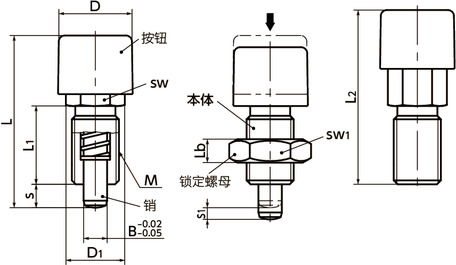

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | Lb | sw | sw1 | B | s | s1 | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

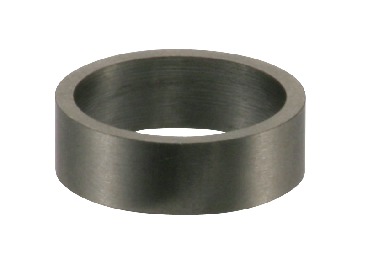

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXP-8-AK | ○ | M16 | 1.5 | 25 | 19 | 54 | 26 | 54.5 | 8 | 17 | 24 | 8 | 8 | 3 | 18/44 | 84 | 4500 | PXCS-16-17-＊＊ | CAD | 请求报价 |
材质、表面处理
| PXP-A | PXP-AK | |
|---|---|---|
| 按钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 销 | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| 弹簧 | SWPB | SWPB |
| 锁定螺母 | S45C 四氧化三铁保护膜（黑） |
特点
- 按下按钮操作销插拔的分度柱塞。与按压式圆珠笔原理相同。
- 按下按钮时，在内置弹簧力的作用下销内置于主体中。
- 再次按下按钮时，可在销弹出的状态下锁定。
- 销已经过淬火处理。耐磨损性优良。
-
可根据产品符号选择锁定螺母的有无。

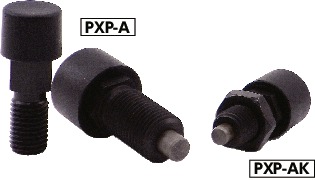

PXP-A----无锁定螺母
PXP-AK----带锁定螺母

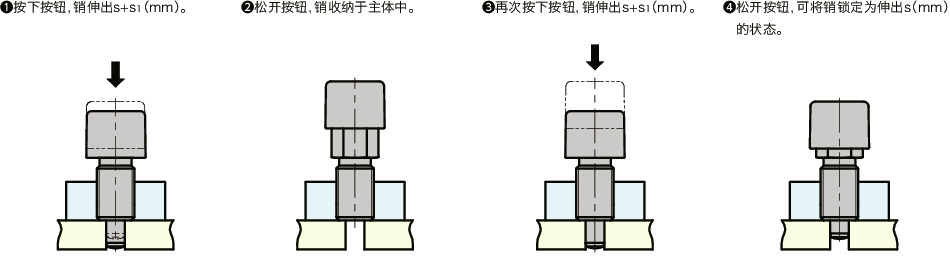

操作方法
