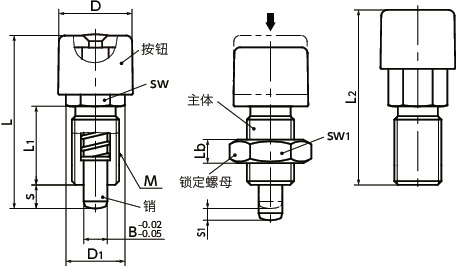

形状図
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | Lb | sw | sw1 | B | s | s1 | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

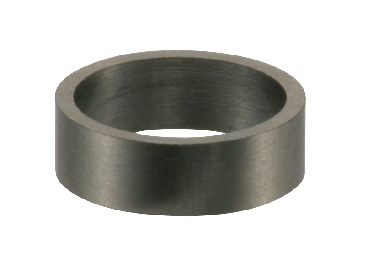

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXPS-6-SK-A4 | ○ | M12 | 1.5 | 19 | 15 | 44 | 20 | 44.5 | 6 | 13 | 18 | 6 | 6 | 3 | 8.5/25 | 53 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
材质、表面处理
| PXPS-S-A4 | PXPS-SK-A4 | |
|---|---|---|
| 按钮 | SUS316 | SUS316 |
| 主体 | SUS316 | SUS316 |
| 销 | SUS316 | SUS316 |
| 弹簧 | SUS316Ti | SUS316Ti |
| 锁定螺母 | - | SUS316 |
特点

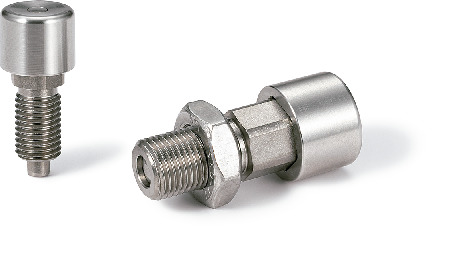

- 按下按钮操作销插拔的分度柱塞。与按压式圆珠笔原理相同。
- SUS316全不锈钢制。耐腐蚀性、耐药品性优于SUS304。
- 按下按钮时，在内置弹簧力的作用下销内置于主体中。
- 再次按下按钮时，可在销弹出的状态下锁定。
- 销已经过淬火处理。耐磨损性优良。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PXPS-S-A4 | 无＊1 |
| PXPS-SK-A4 | 有 |
＊1： 请使用防松件服务。⇒防松服务

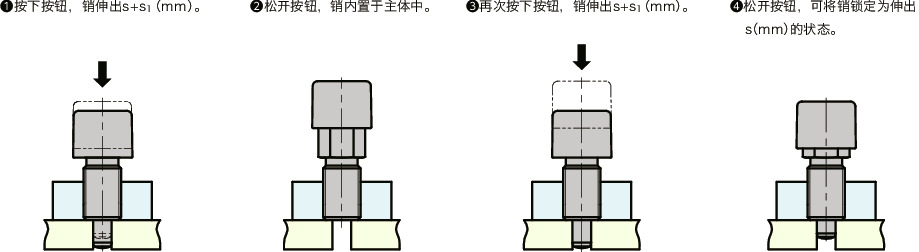

操作方法
