Nabeya Bi-tech

  • 分度柱塞

分度柱塞（不锈钢制）- 手柄型

Indexing Plunger - Lever style

PXVS-A

安全注意事项

符号RoHS指令

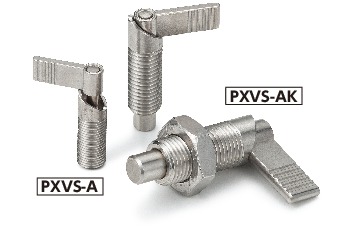

PXVS-A分度柱塞（不锈钢制）- 手柄型

形状図

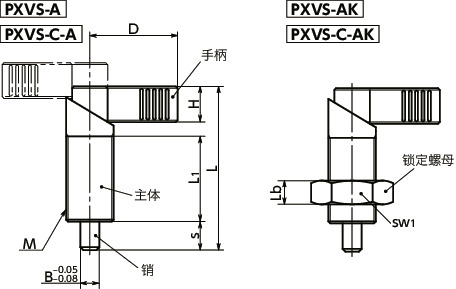

PXVS-A分度柱塞（不锈钢制）- 手柄型寸法図

尺寸・CAD

选择

锁定螺母的
有无
所有
-
○
M
螺纹公称直径
所有
M10
M12
M16
M20
B
所有
4
5
6
8
10
12
s
所有
6
8
10
12

单位 : mm

型号 锁定螺母的
有无		 M
螺纹公称直径		 螺距 粗牙/细牙 D L L1 Lb sw1 H B s 载荷（N）
min./max.		 质量
（g）		 销的剪切载荷
（N）		 CAD下载 请求报价
PXVS-4-M10-A - M10 1 细牙 21 37.5 19 - - 9 4 6 8.5/25 21 1160 CAD 请求报价
PXVS-5-M10-A - M10 1 细牙 21 37.5 19 - - 9 5 6 8.5/25 21 1820 CAD 请求报价
PXVS-5-M12-A - M12 1.5 细牙 26 47 26 - - 10 5 8 8/18 56 1820 CAD 请求报价
PXVS-6-M10-A - M10 1 细牙 21 37.5 19 - - 9 6 6 8.5/25 22 2620 CAD 请求报价
PXVS-6-M12-A - M12 1.5 细牙 26 47 26 - - 10 6 8 8/18 57 2620 CAD 请求报价
PXVS-6-M16-A - M16 1.5 细牙 32 56 30 - - 13 6 10 11/29 79 2620 CAD 请求报价
PXVS-8-M12-A - M12 1.5 细牙 26 47 26 - - 10 8 8 8/18 59 4660 CAD 请求报价
PXVS-8-M16-A - M16 1.5 细牙 32 56 30 - - 13 8 10 11/29 80 4660 CAD 请求报价
PXVS-8-M20-A - M20 1.5 细牙 37 69 36 - - 15 8 12 21/57 112 4660 CAD 请求报价
PXVS-10-M16-A - M16 1.5 细牙 32 56 30 - - 13 10 10 11/29 82 7280 CAD 请求报价
PXVS-10-M20-A - M20 1.5 细牙 37 69 36 - - 15 10 12 21/57 115 7280 CAD 请求报价
PXVS-12-M20-A - M20 1.5 细牙 37 69 36 - - 15 12 12 21/57 118 10400 CAD 请求报价
PXVS-4-M10C-A - M10 1.5 粗牙 21 37.5 19 - - 9 4 6 8.5/25 21 1160 CAD 请求报价
PXVS-5-M10C-A - M10 1.5 粗牙 21 37.5 19 - - 9 5 6 8.5/25 21 1820 CAD 请求报价
PXVS-5-M12C-A - M12 1.75 粗牙 26 47 26 - - 10 5 8 8/18 56 1820 CAD 请求报价
PXVS-6-M10C-A - M10 1.5 粗牙 21 37.5 19 - - 9 6 6 8.5/25 22 2620 CAD 请求报价
PXVS-6-M12C-A - M12 1.75 粗牙 26 47 26 - - 10 6 8 8/18 57 2620 CAD 请求报价
PXVS-6-M16C-A - M16 2 粗牙 32 56 30 - - 13 6 10 11/29 79 2620 CAD 请求报价
PXVS-8-M12C-A - M12 1.75 粗牙 26 47 26 - - 10 8 8 8/18 59 4660 CAD 请求报价
PXVS-8-M16C-A - M16 2 粗牙 32 56 30 - - 13 8 10 11/29 80 4660 CAD 请求报价
PXVS-8-M20C-A - M20 2.5 粗牙 37 69 36 - - 15 8 12 21/57 112 4660 CAD 请求报价
PXVS-10-M16C-A - M16 2 粗牙 32 56 30 - - 13 10 10 11/29 82 7280 CAD 请求报价
PXVS-10-M20C-A - M20 2.5 粗牙 37 69 36 - - 15 10 12 21/57 115 7280 CAD 请求报价
PXVS-12-M20C-A - M20 2.5 粗牙 37 69 36 - - 15 12 12 21/57 118 10400 CAD 请求报价
PXVS-4-M10-AK ○ M10 1 细牙 21 37.5 19 5 17 9 4 6 8.5/25 28 1160 CAD 请求报价
PXVS-5-M10-AK ○ M10 1 细牙 21 37.5 19 5 17 9 5 6 8.5/25 28 1820 CAD 请求报价
PXVS-5-M12-AK ○ M12 1.5 细牙 26 47 26 6 18 10 5 8 8/18 66 1820 CAD 请求报价
PXVS-6-M10-AK ○ M10 1 细牙 21 37.5 19 5 17 9 6 6 8.5/25 29 2620 CAD 请求报价
PXVS-6-M12-AK ○ M12 1.5 细牙 26 47 26 6 18 10 6 8 8/18 67 2620 CAD 请求报价
PXVS-6-M16-AK ○ M16 1.5 细牙 32 56 30 8 24 13 6 10 11/29 99 2620 CAD 请求报价
PXVS-8-M12-AK ○ M12 1.5 细牙 26 47 26 6 18 10 8 8 8/18 69 4660 CAD 请求报价
PXVS-8-M16-AK ○ M16 1.5 细牙 32 56 30 8 24 13 8 10 11/29 100 4660 CAD 请求报价
PXVS-8-M20-AK ○ M20 1.5 细牙 37 69 36 10 30 15 8 12 21/57 147 4660 CAD 请求报价
PXVS-10-M16-AK ○ M16 1.5 细牙 32 56 30 8 24 13 10 10 11/29 102 7280 CAD 请求报价
PXVS-10-M20-AK ○ M20 1.5 细牙 37 69 36 10 30 15 10 12 21/57 150 7280 CAD 请求报价
PXVS-12-M20-AK ○ M20 1.5 细牙 37 69 36 10 30 15 12 12 21/57 153 10400 CAD 请求报价
PXVS-4-M10C-AK ○ M10 1.5 粗牙 21 37.5 19 5 16 9 4 6 8.5/25 28 1160 CAD 请求报价
PXVS-5-M10C-AK ○ M10 1.5 粗牙 21 37.5 19 5 16 9 5 6 8.5/25 28 1820 CAD 请求报价
PXVS-5-M12C-AK ○ M12 1.75 粗牙 26 47 26 6 19 10 5 8 8/18 66 1820 CAD 请求报价
PXVS-6-M10C-AK ○ M10 1.5 粗牙 21 37.5 19 5 16 9 6 6 8.5/25 29 2620 CAD 请求报价
PXVS-6-M12C-AK ○ M12 1.75 粗牙 26 47 26 6 19 10 6 8 8/18 67 2620 CAD 请求报价
PXVS-6-M16C-AK ○ M16 2 粗牙 32 56 30 8 24 13 6 10 11/29 99 2620 CAD 请求报价
PXVS-8-M12C-AK ○ M12 1.75 粗牙 26 47 26 6 19 10 8 8 8/18 69 4660 CAD 请求报价
PXVS-8-M16C-AK ○ M16 2 粗牙 32 56 30 8 24 13 8 10 11/29 100 4660 CAD 请求报价
PXVS-8-M20C-AK ○ M20 2.5 粗牙 37 69 36 10 30 15 8 12 21/57 147 4660 CAD 请求报价
PXVS-10-M16C-AK ○ M16 2 粗牙 32 56 30 8 24 13 10 10 11/29 102 7280 CAD 请求报价
PXVS-10-M20C-AK ○ M20 2.5 粗牙 37 69 36 10 30 15 10 12 21/57 150 7280 CAD 请求报价
PXVS-12-M20C-AK ○ M20 2.5 粗牙 37 69 36 10 30 15 12 12 21/57 153 10400 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

PXVS-A/PXVS-C-A PXVS-AK/PXVS-C-AK
手柄 相当于SUS316L 相当于SUS316L
主体 SUS303 SUS303
销 SUS303 SUS303
弹簧 SUS301 SUS301
锁定螺母 SUS303

特点

  • 不锈钢制。耐腐蚀性优良。
  • 转动手柄操作销插拔的分度柱塞。
  • 将手柄旋转180°后可将销内置到主体中。
  • 通过主体上加工的切口可锁定手柄。
  • 所有销径的粗牙螺纹和细牙螺纹均已实现标准化。
  • 可根据产品符号选择螺距及锁定螺母的有无。
产品符号 螺距 锁定螺母
PXVS-A 细牙 无＊1
PXVS-AK 细牙 有
PXVS-C-A 粗牙 无＊1
PXVS-C-AK 粗牙 有

＊1：　请使用防松件服务。（⇒防松服务 ）


相关产品

安装时请使用专用的安装夹具PXV-WPXV-Z（PXV-WPXV-ZPXVS-WPXVS-Z）PIXH-Z（PIXH-Z）。
