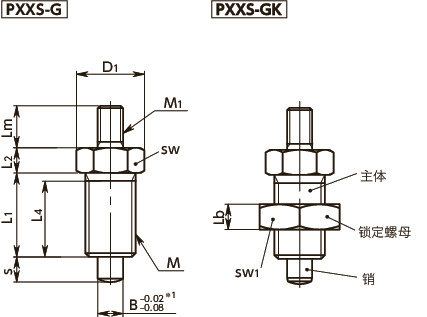

形状図
＊1： 变更了销的公差。
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | M1（粗牙） 螺纹公称直径 |
螺距 | D1 | L1 | L2 | L4 min. |
Lb | Lm | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |

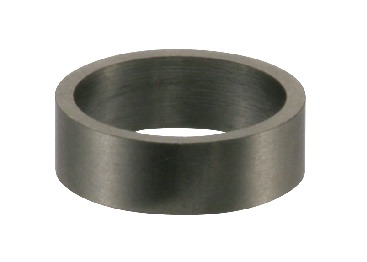

适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXXS-8-GK | ○ | M16 | 1.5 | M8 | 1.25 | 21.9 | 26 | 8 | 23 | 8 | 12 | 19 | 24 | 8 | 8 | 9/26 | 77 | 4660 | PXCS-16-19-＊＊ | CAD | 请求报价 |
材质、表面处理
| PXX-G | PXX-GK | PXXS-G | PXXS-GK | |
|---|---|---|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
SUS303 | SUS303 |
| 销 | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） | SUS303 镀镍 |
SUS303 镀镍 |
| 弹簧 | SWPB | SWPB | SUS301 | SUS301 |
| 锁定螺母 | S45C 四氧化三铁保护膜（黑） |
SUS303 |

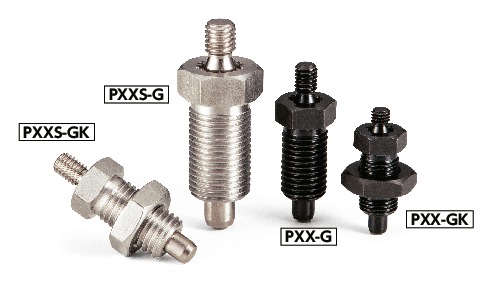

特点
- 分度、定位销。
- 销已经过淬火（钢制）或镀镍处理（不锈钢制）。耐磨损性优良。
- 可根据产品符号选择主体材质及锁定螺母的有无。
| 产品符号 | 主体材质 | 锁定螺母 |
|---|---|---|
| PXX-G | 钢 | 无＊1 |
| PXX-GK | 钢 | 有 |
| PXXS-G | 不锈钢 | 无＊1 |
| PXXS-GK | 不锈钢 | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）
使用例

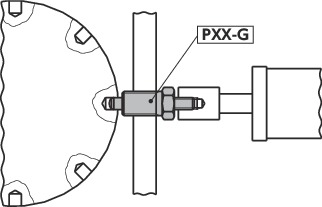

用于分度盘。
