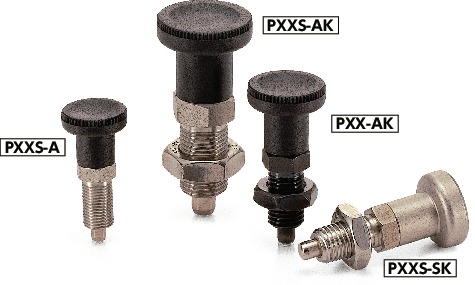

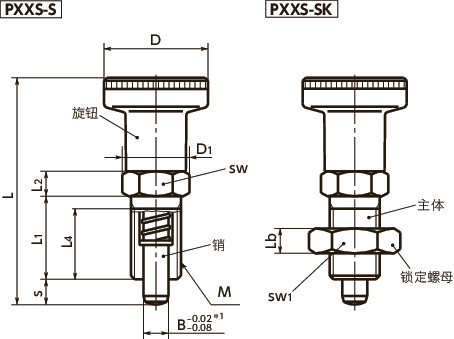

形状図
＊1： 变更了销的公差。
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | D1 | L | L1 | L2 | L4 min. |
Lb | sw | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
适用轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXXS-6-SK | ○ | M12 | 1.5 | 25 | 16.2 | 54.5 | 20 | 6 | 17 | 6 | 14 | 18 | 6 | 6 | 8/21 | 75 | 2620 | PXCS-12-14-＊＊ | CAD | 请求报价 |
材质、表面处理
| PXXS-S | PXXS-SK | |
|---|---|---|
| 旋钮 | SUS303 | SUS303 |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 镀镍 |
SUS303 镀镍 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | SUS303 |
