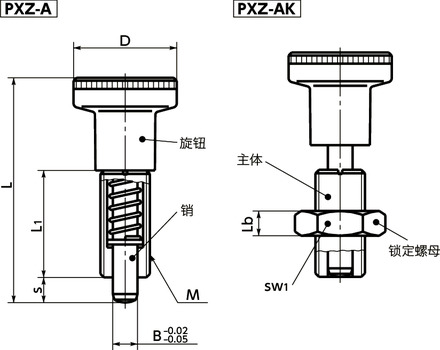

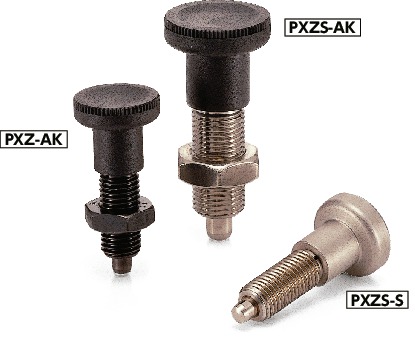

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | Lb | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXZ-5-A | - | M10 | 1 | 21 | 45 | 22 | - | - | 5 | 5 | 7/17 | 18 | 1750 | CAD | 请求报价 |
| PXZ-6-A | - | M12 | 1.5 | 25 | 54.5 | 26 | - | - | 6 | 6 | 9/24 | 29 | 2530 | CAD | 请求报价 |
| PXZ-8-A | - | M16 | 1.5 | 31 | 69 | 34 | - | - | 8 | 8 | 11/30 | 62 | 4500 | CAD | 请求报价 |
| PXZ-10-A | - | M20 | 1.5 | 31 | 80 | 43 | - | - | 10 | 10 | 19/45 | 92 | 7030 | CAD | 请求报价 |
| PXZ-5-AK | ○ | M10 | 1 | 21 | 45 | 22 | 5 | 17 | 5 | 5 | 7/17 | 25 | 1750 | CAD | 请求报价 |
| PXZ-6-AK | ○ | M12 | 1.5 | 25 | 54.5 | 26 | 6 | 18 | 6 | 6 | 9/24 | 38 | 2530 | CAD | 请求报价 |
| PXZ-8-AK | ○ | M16 | 1.5 | 31 | 69 | 34 | 8 | 24 | 8 | 8 | 11/30 | 82 | 4500 | CAD | 请求报价 |
| PXZ-10-AK | ○ | M20 | 1.5 | 31 | 80 | 43 | 10 | 30 | 10 | 10 | 19/45 | 127 | 7030 | CAD | 请求报价 |
材质、表面处理
| PXZ-A | PXZ-AK | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 销 | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| 弹簧 | SWPB | SWPB |
| 锁定螺母 | S45C 四氧化三铁保护膜（黑） |
特点
- 主体螺纹部可全部嵌入装置中，只有旋钮外露。美观精致。
- 销已经过淬火处理。耐磨损性优良。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PXZ-A | 无＊1 |
| PXZ-AK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）

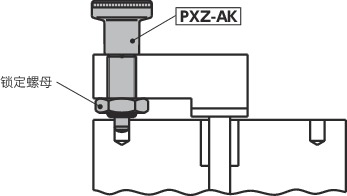

使用例
