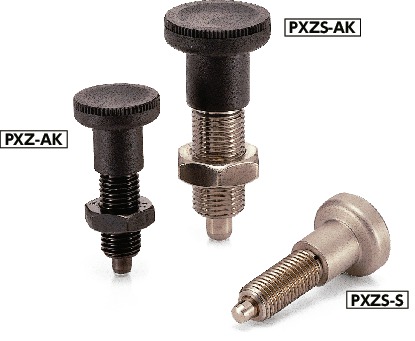

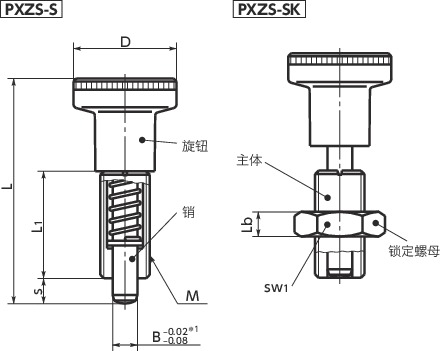

形状図
＊1： 变更了销的公差。
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的 有无 |
M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | Lb | sw1 | B | s | 载荷（N） min./max. |
质量 （g） |
销的剪切载荷 （N） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXZS-5-S | - | M10 | 1 | 21 | 45 | 22 | - | - | 5 | 5 | 6/15 | 33 | 1820 | CAD | 请求报价 |
| PXZS-6-S | - | M12 | 1.5 | 25 | 54.5 | 26 | - | - | 6 | 6 | 8/21 | 62 | 2620 | CAD | 请求报价 |
| PXZS-8-S | - | M16 | 1.5 | 31 | 69 | 34 | - | - | 8 | 8 | 9/26 | 112 | 4660 | CAD | 请求报价 |
| PXZS-10-S | - | M20 | 1.5 | 31 | 80 | 43 | - | - | 10 | 10 | 17/40 | 170 | 7280 | CAD | 请求报价 |
| PXZS-5-SK | ○ | M10 | 1 | 21 | 45 | 22 | 5 | 17 | 5 | 5 | 6/15 | 40 | 1820 | CAD | 请求报价 |
| PXZS-6-SK | ○ | M12 | 1.5 | 25 | 54.5 | 26 | 6 | 18 | 6 | 6 | 8/21 | 72 | 2620 | CAD | 请求报价 |
| PXZS-8-SK | ○ | M16 | 1.5 | 31 | 69 | 34 | 8 | 24 | 8 | 8 | 9/26 | 132 | 4660 | CAD | 请求报价 |
| PXZS-10-SK | ○ | M20 | 1.5 | 31 | 80 | 43 | 10 | 30 | 10 | 10 | 17/40 | 205 | 7280 | CAD | 请求报价 |
材质、表面处理
| PXZS-S | PXZS-SK | |
|---|---|---|
| 旋钮 | SUS303 | SUS303 |
| 主体 | SUS303 | SUS303 |
| 销 | SUS303 镀镍 |
SUS303 镀镍 |
| 弹簧 | SUS301 | SUS301 |
| 锁定螺母 | SUS303 |
特点
- 主体螺纹部可全部嵌入装置中，只有旋钮外露。美观精致。
- 销已经过淬火处理。耐磨损性优良。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| PXZS-S | 无＊1 |
| PXZS-SK | 有 |
＊1： 请使用防松件服务。（⇒防松服务 ）

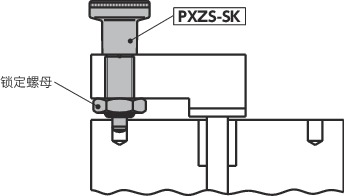

使用例
