Nabeya Bi-tech

  • 分度柱塞

PIC-10-12-B

分度柱塞用衬套 - 锥孔型 - 带法兰

Bushings for use with Indexing Plunger - Taper bore type - with Flange

安全注意事项

符号RoHS指令

PIC-B分度柱塞用衬套 - 锥孔型 - 带法兰

形状図

PIC-B分度柱塞用衬套 - 锥孔型 - 带法兰寸法図

单位 : mm

型号 L d D H D1 适用分度柱塞 CAD下载 请求报价
PPCX PPCY
PIC-10-12-B 12 10 15 19 20.6 PPCX-10-＊＊ PPCY-10-＊＊ CAD 请求报价

材质、表面处理

PIC-B
主体 相当于SUM22L
（硬度60-64HRC）

特点

  • 圆锥销型分度柱塞PPCX（PPCX）PPCY（PPCY）用衬套。
  • 安装孔的推荐尺寸公差为H7。

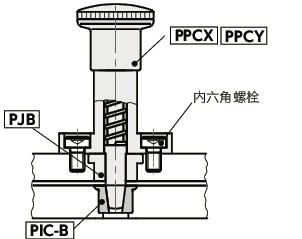

使用例

将圆锥销型分度柱塞PPCX（PPCX）PPCY（PPCY）与定位销用衬套PJB（PJB）组合。

PIC-B分度柱塞用衬套 - 锥孔型 - 带法兰


安装孔尺寸

PIC-B分度柱塞用衬套 - 锥孔型 - 带法兰


型号列表
