形状図
尺寸・CAD
单位 : mm
| 型号 | d | D1 | F | G | H | R | e | t | E | K1 | K2 | 适用分度柱塞 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PIPB-6-38-V | 6.2 | 16 | 38 | 28 | 16.5 | 5.4 | 8.5 | 6 | 27 | 5.5 | 17 | PBVX-6-38・PBVY-6-38-＊ | 51 | CAD | 请求报价 |
| PIPB-8-38-V | 8.2 | 16 | 38 | 28 | 16.5 | 5.4 | 8.5 | 6 | 27 | 5.5 | 17 | PBVX-8-38・PBVY-8-38-＊ | 47 | CAD | 请求报价 |
| PIPB-8-46-V | 8.2 | 20 | 46 | 38 | 21 | 6.4 | 11 | 6 | 33 | 6.5 | 25 | PBVX-8-46・PBVY-8-46-＊ | 94 | CAD | 请求报价 |
| PIPB-10-38-V | 10.2 | 16 | 38 | 28 | 16.5 | 5.4 | 8.5 | 6 | 27 | 5.5 | 17 | PBVX-10-38・PBVY-10-38-＊ | 42 | CAD | 请求报价 |
| PIPB-10-46-V | 10.2 | 20 | 46 | 38 | 21 | 6.4 | 11 | 6 | 33 | 6.5 | 25 | PBVX-10-46・PBVY-10-46-＊ | 87 | CAD | 请求报价 |
| PIPB-12-46-V | 12.2 | 20 | 46 | 38 | 21 | 6.4 | 11 | 6 | 33 | 6.5 | 25 | PBVX-12-46・PBVY-12-46-＊ | 79 | CAD | 请求报价 |
材质、表面处理
| PIPB-V | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（亚光黑） |

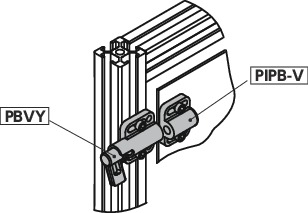

使用例
用作门的闩锁机构。
