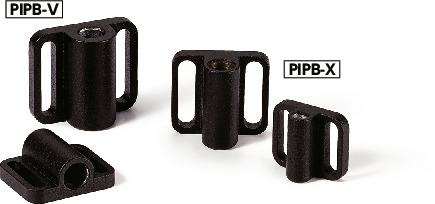

形状図
尺寸・CAD
单位 : mm
| 型号 | d | D1 | F | G | H | R | e | t | E | K1 | K2 | 适用分度柱塞 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PIPB-4-X | 4.1 | 6 | 22 | 16.5 | 10 | 3.3 | 7 | 4 | 14 | 4 | 8.5 | PBX-4-＊・PBY-4-A | 10 | CAD | 请求报价 |
| PIPB-5-X | 5.1 | 8 | 28 | 22 | 13.5 | 4.3 | 9.5 | 4.5 | 18 | 5 | 12 | PBX-5-＊・PBY-5-A | 20 | CAD | 请求报价 |
| PIPB-6-X | 6.2 | 10 | 32 | 27.5 | 15.5 | 5.4 | 10.5 | 5 | 21 | 5.5 | 16.5 | PBX-6-＊・PBY-6-A | 34 | CAD | 请求报价 |
| PIPB-8-X | 8.2 | 12 | 34 | 33 | 18.5 | 5.4 | 12.5 | 6 | 23 | 5.5 | 22 | PBX-8-＊・PBY-8-A | 50 | CAD | 请求报价 |
| PIPB-10-X | 10.2 | 14.5 | 39 | 35 | 21.75 | 6.8 | 14.5 | 6 | 27 | 6 | 23 | PBX-10-＊・PBY-10-A | 68 | CAD | 请求报价 |
材质、表面处理
| PIPB-X | |
|---|---|
| 主体 | 钢 静电喷涂（亚光黑） |
使用例
用作门的闩锁机构。
