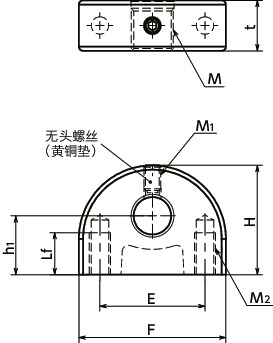

形状図
单位 : mm
| 型号 | M 螺纹公称直径 |
螺距 | 粗牙/细牙 | M1（粗牙） 螺纹公称直径 |
螺距 | M2（粗牙） 螺纹公称直径 |
螺距 | F | H | E | h1 | t | Lf min. | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PIXH-47-M20-1.5-F | M20 | 1.5 | 细牙 | M5 | 0.8 | M6 | 1 | 47 | 34 | 35 | 18 | 14 | 12 | 70 | CAD | 请求报价 |
材质、表面处理
| PIXH-F | |
|---|---|
| 主体 | 锌压铸件 静电喷涂（黑） |

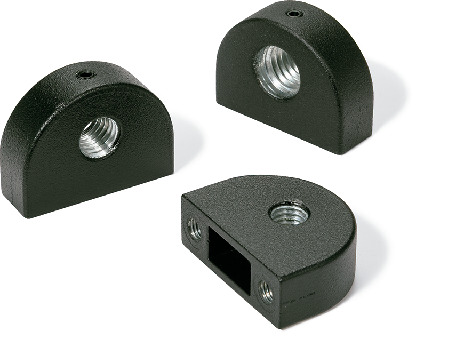

特点
- 分度柱塞用安装夹具。
- 固定分度柱塞时应与安装面平行。
- 锌压铸件制。减少了机械加工，提高了性价比。
- 附带止动螺丝（带有黄铜垫的无头螺丝SGP-BR）。

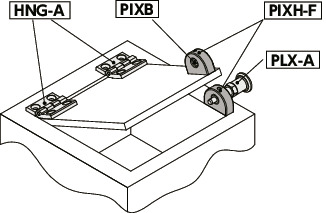

使用例
