  • 分度柱塞

分度柱塞用安装夹具

Mounting Blocks for use with Indexing Plunger

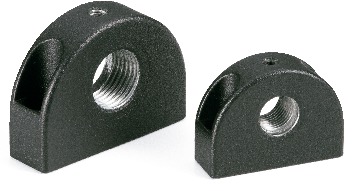

PIXH-Z

形状図

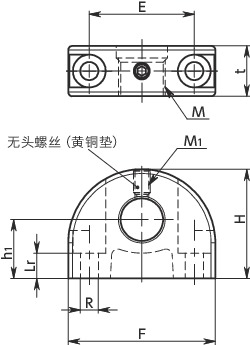

PIXH-Z分度柱塞用安装夹具寸法図

尺寸・CAD

单位 : mm

型号 M
螺纹公称直径
螺距 粗牙/细牙 M1(粗牙)
螺纹公称直径
螺距 F H R Lr E h1 t 质量
(g)
CAD下载 请求报价
PIXH-35-M8-Z M8 1.25 粗牙 M4 0.7 35 26 4.3 6 25 14 12 40 CAD 请求报价
PIXH-35-M8-1-Z M8 1 细牙 M4 0.7 35 26 4.3 6 25 14 12 41 CAD 请求报价
PIXH-35-M10-Z M10 1.5 粗牙 M4 0.7 35 26 4.3 6 25 14 12 38 CAD 请求报价
PIXH-35-M10-1-Z M10 1 细牙 M4 0.7 35 26 4.3 6 25 14 12 39 CAD 请求报价
PIXH-35-M12-Z M12 1.75 粗牙 M4 0.7 35 26 4.3 6 25 14 12 36 CAD 请求报价
PIXH-35-M12-1.5-Z M12 1.5 细牙 M4 0.7 35 26 4.3 6 25 14 12 37 CAD 请求报价
PIXH-47-M16-Z M16 2 粗牙 M5 0.8 47 34 5.3 10 35 18 14 76 CAD 请求报价
PIXH-47-M16-1.5-Z M16 1.5 细牙 M5 0.8 47 34 5.3 10 35 18 14 77 CAD 请求报价
PIXH-47-M20-1.5-Z M20 1.5 细牙 M5 0.8 47 34 5.3 10 35 18 14 68 CAD 请求报价

材质、表面处理

PIXH-Z
主体 锌压铸件
静电喷涂(黑)

特点

  • 分度柱塞用安装夹具。
  • 锌压铸件制。减少了机械加工,提高了性价比。
  • 可在安装面的平行方向固定分度柱塞。
  • 螺纹孔可从粗牙和细牙的2种规格中进行选择。
  • 所有产品中均附带止动螺丝(带黄铜垫无头螺丝SGP-BR)。

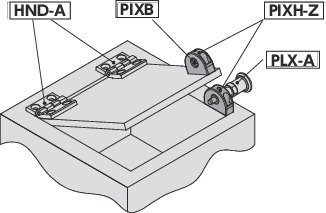

使用例

PIXH-Z分度柱塞用安装夹具


型号列表

点击查看其它分度柱塞
