形状図
尺寸・CAD
单位 : mm
| 型号 | D | t | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| PXCS-20-22-6 | 22 | 6 | 20 | 3.1 | CAD | 请求报价 |
| PXCS-20-22-8 | 22 | 8 | 20 | 4.2 | CAD | 请求报价 |
| PXCS-20-22-10 | 22 | 10 | 20 | 5.2 | CAD | 请求报价 |
| PXCS-20-22-12 | 22 | 12 | 20 | 6.3 | CAD | 请求报价 |
| PXCS-20-22-14 | 22 | 14 | 20 | 7.3 | CAD | 请求报价 |
| PXCS-20-22-16 | 22 | 16 | 20 | 8.3 | CAD | 请求报价 |
| PXCS-20-22-18 | 22 | 18 | 20 | 9.4 | CAD | 请求报价 |
材质、表面处理
| PXCS | |
|---|---|
| 主体 | SUS303 |
特点

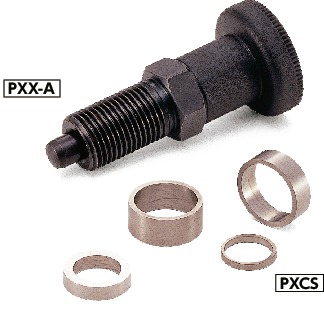

- 请与分度柱塞组合使用。
- 即使安装部壁厚较薄，也可稳妥固定。
-
选型方法
请确保分度柱塞用轴环PXCS的外径D及内径d满足以下条件。
D≤D1（使用分度柱塞的六角对角尺寸）
d=M（使用分度柱塞的螺纹公称直径）
选型示例：PXX-5-A时
D1：13.8
M：10
适用轴环为PXCS-10-12。
使用例
部分产品停产说明
由于生产方面的原因，分度柱塞用轴环相关产品将暂停接受新的订单。请参看详情
https://www.nbk1560-chn.com.cn/news/2025/20251121_PXCS-8-10-3/
