形状図
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | sw | t | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| PXNS-M12-1.5-4 | M12 | 1.5 | 17 | 4 | 4 | CAD | 请求报价 |
材质、表面处理
| PXNS | |
|---|---|
| 主体 | SUS303 |
特点
- 比通常螺母薄的分度柱塞固定用螺母。
- 适用于将分度柱塞固定到薄板上时。

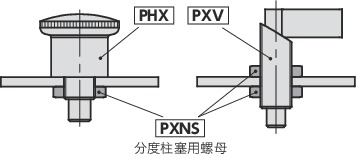

使用例
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | sw | t | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| PXNS-M12-1.5-4 | M12 | 1.5 | 17 | 4 | 4 | CAD | 请求报价 |
