数字定位指示器

Digital Position Indicator

RDM

安全注意事项

符号RoHS指令

RDM数字定位指示器

一看就会的产品使用要领解说

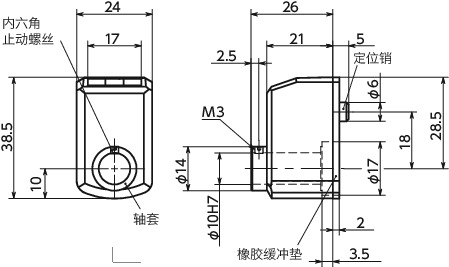

形状図

RDM数字定位指示器寸法図

尺寸・CAD

选择

间距
所有
0.5
1
2
3
4
5
10
旋转方向
所有
L
R
读取方向
所有
AN
AR
FN
FR
颜色
所有
GR
OR

单位 : mm

型号 质量
（g）		 最高转速
（min-1）		 1圈显示＊1 间距 旋转方向 读取方向 颜色 CAD下载 请求报价
RDM-0.5-L-AN-GR 22 500 0.50 0.5 L AN GR CAD 请求报价
RDM-0.5-L-AN-OR 22 500 0.50 0.5 L AN OR CAD 请求报价
RDM-0.5-L-AR-GR 22 500 0.50 0.5 L AR GR CAD 请求报价
RDM-0.5-L-AR-OR 22 500 0.50 0.5 L AR OR CAD 请求报价
RDM-0.5-L-FN-GR 22 500 0.50 0.5 L FN GR CAD 请求报价
RDM-0.5-L-FN-OR 22 500 0.50 0.5 L FN OR CAD 请求报价
RDM-0.5-L-FR-GR 22 500 0.50 0.5 L FR GR CAD 请求报价
RDM-0.5-L-FR-OR 22 500 0.50 0.5 L FR OR CAD 请求报价
RDM-0.5-R-AN-GR 22 500 0.50 0.5 R AN GR CAD 请求报价
RDM-0.5-R-AN-OR 22 500 0.50 0.5 R AN OR CAD 请求报价
RDM-0.5-R-AR-GR 22 500 0.50 0.5 R AR GR CAD 请求报价
RDM-0.5-R-AR-OR 22 500 0.50 0.5 R AR OR CAD 请求报价
RDM-0.5-R-FN-GR 22 500 0.50 0.5 R FN GR CAD 请求报价
RDM-0.5-R-FN-OR 22 500 0.50 0.5 R FN OR CAD 请求报价
RDM-0.5-R-FR-GR 22 500 0.50 0.5 R FR GR CAD 请求报价
RDM-0.5-R-FR-OR 22 500 0.50 0.5 R FR OR CAD 请求报价
RDM-1.00-L-AN-GR 22 250 1.00 1 L AN GR CAD 请求报价
RDM-1.00-L-AN-OR 22 250 1.00 1 L AN OR CAD 请求报价
RDM-1.00-L-AR-GR 22 250 1.00 1 L AR GR CAD 请求报价
RDM-1.00-L-AR-OR 22 250 1.00 1 L AR OR CAD 请求报价
RDM-1.00-L-FN-GR 22 250 1.00 1 L FN GR CAD 请求报价
RDM-1.00-L-FN-OR 22 250 1.00 1 L FN OR CAD 请求报价
RDM-1.00-L-FR-GR 22 250 1.00 1 L FR GR CAD 请求报价
RDM-1.00-L-FR-OR 22 250 1.00 1 L FR OR CAD 请求报价
RDM-1.00-R-AN-GR 22 250 1.00 1 R AN GR CAD 请求报价
RDM-1.00-R-AN-OR 22 250 1.00 1 R AN OR CAD 请求报价
RDM-1.00-R-AR-GR 22 250 1.00 1 R AR GR CAD 请求报价
RDM-1.00-R-AR-OR 22 250 1.00 1 R AR OR CAD 请求报价
RDM-1.00-R-FN-GR 22 250 1.00 1 R FN GR CAD 请求报价
RDM-1.00-R-FN-OR 22 250 1.00 1 R FN OR CAD 请求报价
RDM-1.00-R-FR-GR 22 250 1.00 1 R FR GR CAD 请求报价
RDM-1.00-R-FR-OR 22 250 1.00 1 R FR OR CAD 请求报价
RDM-1.0-L-AN-GR 22 1500 01.0 1 L AN GR CAD 请求报价
RDM-1.0-L-AN-OR 22 1500 01.0 1 L AN OR CAD 请求报价
RDM-1.0-L-AR-GR 22 1500 01.0 1 L AR GR CAD 请求报价
RDM-1.0-L-AR-OR 22 1500 01.0 1 L AR OR CAD 请求报价
RDM-1.0-L-FN-GR 22 1500 01.0 1 L FN GR CAD 请求报价
RDM-1.0-L-FN-OR 22 1500 01.0 1 L FN OR CAD 请求报价
RDM-1.0-L-FR-GR 22 1500 01.0 1 L FR GR CAD 请求报价
RDM-1.0-L-FR-OR 22 1500 01.0 1 L FR OR CAD 请求报价
RDM-1.0-R-AN-GR 22 1500 01.0 1 R AN GR CAD 请求报价
RDM-1.0-R-AN-OR 22 1500 01.0 1 R AN OR CAD 请求报价
RDM-1.0-R-AR-GR 22 1500 01.0 1 R AR GR CAD 请求报价
RDM-1.0-R-AR-OR 22 1500 01.0 1 R AR OR CAD 请求报价
RDM-1.0-R-FN-GR 22 1500 01.0 1 R FN GR CAD 请求报价
RDM-1.0-R-FN-OR 22 1500 01.0 1 R FN OR CAD 请求报价
RDM-1.0-R-FR-GR 22 1500 01.0 1 R FR GR CAD 请求报价
RDM-1.0-R-FR-OR 22 1500 01.0 1 R FR OR CAD 请求报价
RDM-2.0-L-AN-GR 22 1250 02.0 2 L AN GR CAD 请求报价
RDM-2.0-L-AN-OR 22 1250 02.0 2 L AN OR CAD 请求报价
RDM-2.0-L-AR-GR 22 1250 02.0 2 L AR GR CAD 请求报价
RDM-2.0-L-AR-OR 22 1250 02.0 2 L AR OR CAD 请求报价
RDM-2.0-L-FN-GR 22 1250 02.0 2 L FN GR CAD 请求报价
RDM-2.0-L-FN-OR 22 1250 02.0 2 L FN OR CAD 请求报价
RDM-2.0-L-FR-GR 22 1250 02.0 2 L FR GR CAD 请求报价
RDM-2.0-L-FR-OR 22 1250 02.0 2 L FR OR CAD 请求报价
RDM-2.0-R-AN-GR 22 1250 02.0 2 R AN GR CAD 请求报价
RDM-2.0-R-AN-OR 22 1250 02.0 2 R AN OR CAD 请求报价
RDM-2.0-R-AR-GR 22 1250 02.0 2 R AR GR CAD 请求报价
RDM-2.0-R-AR-OR 22 1250 02.0 2 R AR OR CAD 请求报价
RDM-2.0-R-FN-GR 22 1250 02.0 2 R FN GR CAD 请求报价
RDM-2.0-R-FN-OR 22 1250 02.0 2 R FN OR CAD 请求报价
RDM-2.0-R-FR-GR 22 1250 02.0 2 R FR GR CAD 请求报价
RDM-2.0-R-FR-OR 22 1250 02.0 2 R FR OR CAD 请求报价
RDM-3-L-AN-GR 22 1500 003 3 L AN GR CAD 请求报价
RDM-3-L-AN-OR 22 1500 003 3 L AN OR CAD 请求报价
RDM-3-L-AR-GR 22 1500 003 3 L AR GR CAD 请求报价
RDM-3-L-AR-OR 22 1500 003 3 L AR OR CAD 请求报价
RDM-3-L-FN-GR 22 1500 003 3 L FN GR CAD 请求报价
RDM-3-L-FN-OR 22 1500 003 3 L FN OR CAD 请求报价
RDM-3-L-FR-GR 22 1500 003 3 L FR GR CAD 请求报价
RDM-3-L-FR-OR 22 1500 003 3 L FR OR CAD 请求报价
RDM-3-R-AN-GR 22 1500 003 3 R AN GR CAD 请求报价
RDM-3-R-AN-OR 22 1500 003 3 R AN OR CAD 请求报价
RDM-3-R-AR-GR 22 1500 003 3 R AR GR CAD 请求报价
RDM-3-R-AR-OR 22 1500 003 3 R AR OR CAD 请求报价
RDM-3-R-FN-GR 22 1500 003 3 R FN GR CAD 请求报价
RDM-3-R-FN-OR 22 1500 003 3 R FN OR CAD 请求报价
RDM-3-R-FR-GR 22 1500 003 3 R FR GR CAD 请求报价
RDM-3-R-FR-OR 22 1500 003 3 R FR OR CAD 请求报价
RDM-4.0-L-AN-GR 22 625 04.0 4 L AN GR CAD 请求报价
RDM-4.0-L-AN-OR 22 625 04.0 4 L AN OR CAD 请求报价
RDM-4.0-L-AR-GR 22 625 04.0 4 L AR GR CAD 请求报价
RDM-4.0-L-AR-OR 22 625 04.0 4 L AR OR CAD 请求报价
RDM-4.0-L-FN-GR 22 625 04.0 4 L FN GR CAD 请求报价
RDM-4.0-L-FN-OR 22 625 04.0 4 L FN OR CAD 请求报价
RDM-4.0-L-FR-GR 22 625 04.0 4 L FR GR CAD 请求报价
RDM-4.0-L-FR-OR 22 625 04.0 4 L FR OR CAD 请求报价
RDM-4.0-R-AN-GR 22 625 04.0 4 R AN GR CAD 请求报价
RDM-4.0-R-AN-OR 22 625 04.0 4 R AN OR CAD 请求报价
RDM-4.0-R-AR-GR 22 625 04.0 4 R AR GR CAD 请求报价
RDM-4.0-R-AR-OR 22 625 04.0 4 R AR OR CAD 请求报价
RDM-4.0-R-FN-GR 22 625 04.0 4 R FN GR CAD 请求报价
RDM-4.0-R-FN-OR 22 625 04.0 4 R FN OR CAD 请求报价
RDM-4.0-R-FR-GR 22 625 04.0 4 R FR GR CAD 请求报价
RDM-4.0-R-FR-OR 22 625 04.0 4 R FR OR CAD 请求报价
RDM-5.0-L-AN-GR 22 500 05.0 5 L AN GR CAD 请求报价
RDM-5.0-L-AN-OR 22 500 05.0 5 L AN OR CAD 请求报价
RDM-5.0-L-AR-GR 22 500 05.0 5 L AR GR CAD 请求报价
RDM-5.0-L-AR-OR 22 500 05.0 5 L AR OR CAD 请求报价
RDM-5.0-L-FN-GR 22 500 05.0 5 L FN GR CAD 请求报价
RDM-5.0-L-FN-OR 22 500 05.0 5 L FN OR CAD 请求报价
RDM-5.0-L-FR-GR 22 500 05.0 5 L FR GR CAD 请求报价
RDM-5.0-L-FR-OR 22 500 05.0 5 L FR OR CAD 请求报价
RDM-5.0-R-AN-GR 22 500 05.0 5 R AN GR CAD 请求报价
RDM-5.0-R-AN-OR 22 500 05.0 5 R AN OR CAD 请求报价
RDM-5.0-R-AR-GR 22 500 05.0 5 R AR GR CAD 请求报价
RDM-5.0-R-AR-OR 22 500 05.0 5 R AR OR CAD 请求报价
RDM-5.0-R-FN-GR 22 500 05.0 5 R FN GR CAD 请求报价
RDM-5.0-R-FN-OR 22 500 05.0 5 R FN OR CAD 请求报价
RDM-5.0-R-FR-GR 22 500 05.0 5 R FR GR CAD 请求报价
RDM-5.0-R-FR-OR 22 500 05.0 5 R FR OR CAD 请求报价
RDM-10.0-L-AN-GR 22 250 10.0 10 L AN GR CAD 请求报价
RDM-10.0-L-AN-OR 22 250 10.0 10 L AN OR CAD 请求报价
RDM-10.0-L-AR-GR 22 250 10.0 10 L AR GR CAD 请求报价
RDM-10.0-L-AR-OR 22 250 10.0 10 L AR OR CAD 请求报价
RDM-10.0-L-FN-GR 22 250 10.0 10 L FN GR CAD 请求报价
RDM-10.0-L-FN-OR 22 250 10.0 10 L FN OR CAD 请求报价
RDM-10.0-L-FR-GR 22 250 10.0 10 L FR GR CAD 请求报价
RDM-10.0-L-FR-OR 22 250 10.0 10 L FR OR CAD 请求报价
RDM-10.0-R-AN-GR 22 250 10.0 10 R AN GR CAD 请求报价
RDM-10.0-R-AN-OR 22 250 10.0 10 R AN OR CAD 请求报价
RDM-10.0-R-AR-GR 22 250 10.0 10 R AR GR CAD 请求报价
RDM-10.0-R-AR-OR 22 250 10.0 10 R AR OR CAD 请求报价
RDM-10.0-R-FN-GR 22 250 10.0 10 R FN GR CAD 请求报价
RDM-10.0-R-FN-OR 22 250 10.0 10 R FN OR CAD 请求报价
RDM-10.0-R-FR-GR 22 250 10.0 10 R FR GR CAD 请求报价
RDM-10.0-R-FR-OR 22 250 10.0 10 R FR OR CAD 请求报价

＊1：　小数点以后的数字用红色表示。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

RDM
主体 尼龙6（橙色、灰色）
轴套 SUM22L
四氧化三铁保护膜（黑）
内六角止动螺丝 SCM435
四氧化三铁保护膜（黑）
橡胶缓冲垫 聚乙烯

特点

  • 小型指示器。
  • 只需设置进给旋转轴，即可用数字显示进给量。
  • 可根据进给旋转轴的间距进行选择。
  • 计数器标配4种读取方向。
  • 所有产品均附带橡胶缓冲垫及固定旋转轴用的内六角止动螺丝。
  • 旋转方向分为以下2种。

RDM数字定位指示器

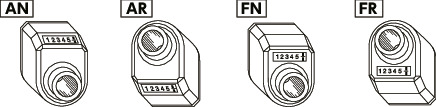

  • 读取方向分为以下4种。

RDM数字定位指示器

  • 主体颜色分为以下2种。
    可根据型号的末尾符号进行选择。
末尾符号 主体颜色
OR 橙
GR 灰

使用注意事项

请勿突然加速、停止或以超出尺寸表内最高转速（min-1）的速度使用，否则可能会导致故障、破损。

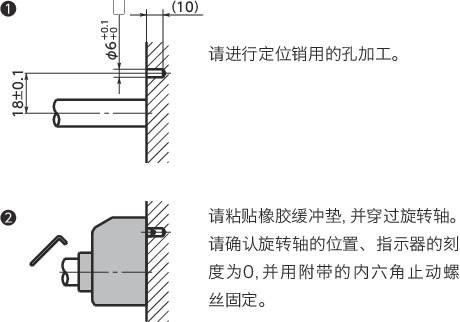

安装

RDM数字定位指示器


相关产品

备有RDM用的铝制控制旋钮ECPI。
ECPI

RDM数字定位指示器


型号列表

RDM-0.5

RDM-1.0

RDM-1.00

RDM-10.0

RDM-2.0

RDM-3

RDM-4.0

RDM-5.0
