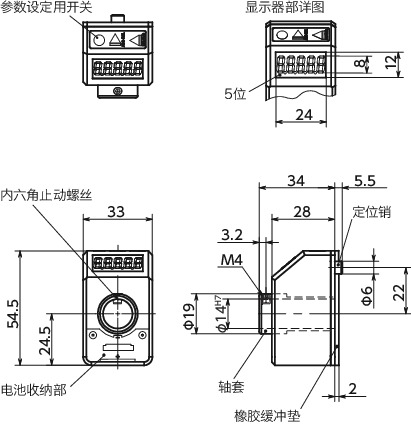

形状図
材质、表面处理
| REDSS-IP65 | REDSS-IP67 | |
|---|---|---|
| 主体 | 尼龙6（各种颜色） | 尼龙6（各种颜色） |
| 轴套 | SUS304 | SUS304 |
| 内六角止动螺丝 | SUS303 | SUS303 |
| 橡胶缓冲垫 | 聚乙烯 | 聚乙烯 |
| O型圈 | NBR | |
| 密封圈 | 黄铜 |
特点
- 带液晶显示的定位指示器。可用数字显示进给旋转轴的进给量。
- 可测量、显示角度。
- 可通过参数设定导程值、旋转方向、读取方向。此外，可切换毫米、英寸的显示。
- 附带将当前值设为原点的预置功能。此外，可进行绝对（自基准点的位置）、增量（自指定地点的位置）的切换。
-
可任意设定小数点位置。
显示毫米----1mm / 0.1mm / 0.01mm
显示英寸----1inch / 0.1inch / 0.01inch / 0.001inch
显示角度----1° / 0.1° / 0.01° - 轴套部采用耐腐蚀性优良的不锈钢制。
-

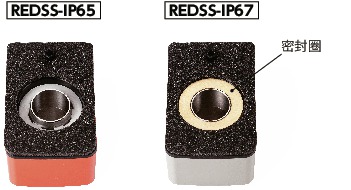

采用防尘、防水保护结构。可根据产品型号选择保护等级。
REDSS-IP65----IP65
REDSS-IP67----IP67 - REDSS-IP67组装有黄铜制密封圈，提高了气密性。

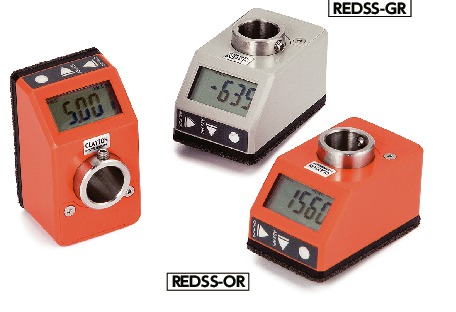

- 分为2种颜色。可根据型号的末尾符号进行选择。
| 末尾符号 | 颜色 |
|---|---|
| OR | 橙 |
| GR | 灰 |
- 通过使用轴环RDCS，除φ14mm以外，还适用于φ6、φ8、φ10、φ12mm的旋转轴。
RDCS -
通过将电池收纳部置于正面，无需从轴上拆下即可直接更换电池。更换电池时请使用附带的梅花槽扳手SKX-6。
SKX - 所有产品均附带橡胶缓冲垫及固定旋转轴用的内六角止动螺丝。
| 显示位数 | 5位 |
| 计数范围 | -19999～99999 |
| 小数点位置 | 使用参数任意设定 |
| 导程值 | 使用参数任意设定 |
| 最高转速（min-1）＊1 | 300 / 600 / 1000 使用参数任意设定 |
| 使用电池 | 锂电池 CR2450 3.0V |
| 电池寿命＊2 | 最大5年 |
| 读取精度 | 10000 脉冲/圈 |
| 使用温度范围 | 0～50℃ |
| 保存温度范围 | -20～60℃ |
| 相对湿度 | 25℃时，最大95％ （无结露状态） |
| 环境 | 室内规格 |
| 海拔 | 海拔2000m以下 |
＊1 可瞬间使用的值。
＊2 连续使用最高转速时，会影响电池寿命。
附带的电池是用于确认动作的监视器用电池。寿命可能较短。
使用注意事项

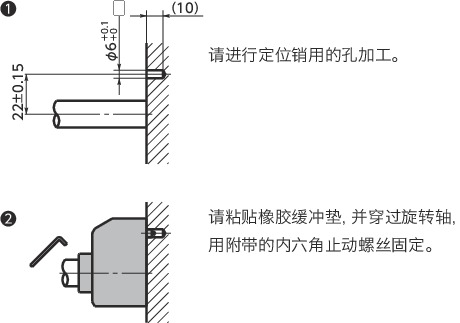

安装了RDCS的数字定位指示器无法与指示器底座组合使用。选择时敬请注意。安装
使用例
