RDC-14

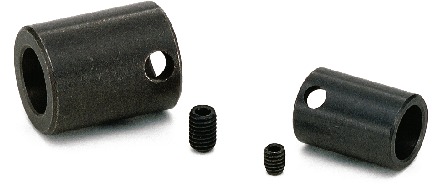

轴环

Collar for use with Indicator

安全注意事项

符号RoHS指令

RDC轴环

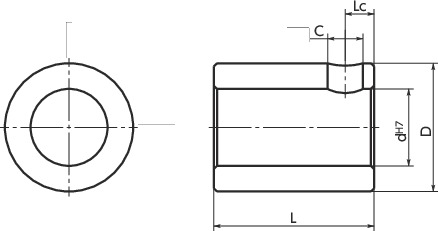

形状図

RDC轴环寸法図

尺寸・CAD

单位 : mm

型号 L D C Lc d 质量
（g）		 适用 指示器 CAD下载 请求报价
RDC-14-6 20 14 4.25 3.5 6 20 RDS CAD 请求报价
RDC-14-8 20 14 4.25 3.5 8 16 RDS CAD 请求报价
RDC-14-10 20 14 4.25 3.5 10 11 RDS CAD 请求报价
RDC-14-12 20 14 4.25 3.5 12 6.5 RDS CAD 请求报价

材质、表面处理

RDC
主体 SUM22
四氧化三铁保护膜（黑）
内六角止动螺丝 SCM435
四氧化三铁保护膜（黑）

特点

  • 数字定位指示器用轴环。
  • 可根据旋转轴变更数字定位指示器的轴孔径。
  • 所有产品均附带内六角止动螺丝。

使用注意事项

安装了RDC的数字定位指示器无法与指示器底座组合使用。选择时敬请注意。
