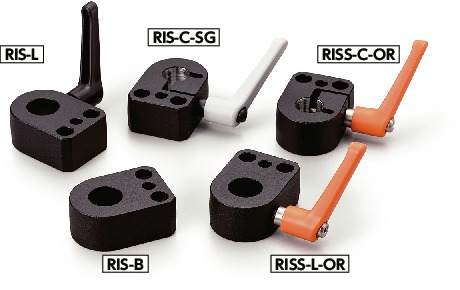

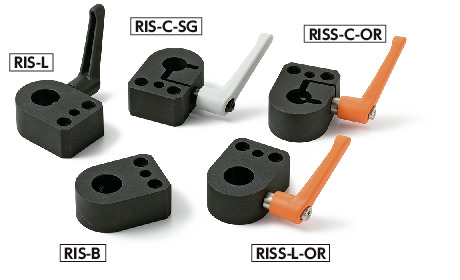

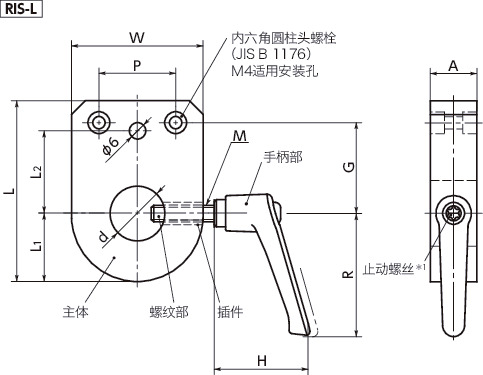

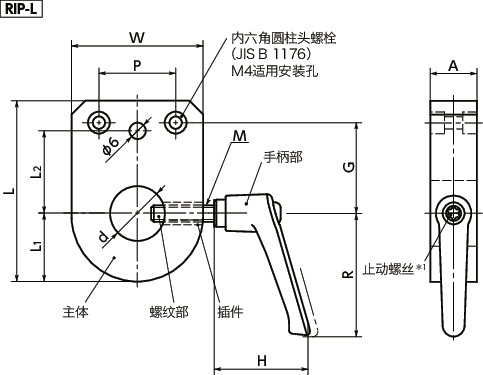

形状図
＊1： 将手柄止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
单位 : mm
| 型号 | d | W | L | A | M | L1 | L2 | P | G | H | R | 适用 指示器 | 质量（g） | 手柄部的颜色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RIS-L | 16 | 34 | 48 | 20 | M5 | 17 | 22 | 20 | 23.5 | 35.5 | 45 | RDS | 81 | BK | CAD | 请求报价 |
| RIS-L-OR | 16 | 34 | 48 | 20 | M5 | 17 | 22 | 20 | 23.5 | 35.5 | 45 | RDS | 81 | OR | CAD | 请求报价 |
| RIS-L-SG | 16 | 34 | 48 | 20 | M5 | 17 | 22 | 20 | 23.5 | 35.5 | 45 | RDS | 81 | SG | CAD | 请求报价 |
材质、表面处理
| RIS-L | |
|---|---|
| 主体 | 铝合金 静电喷涂（亚光黑） |
| 插件 | SUS304 |
| 手柄部 | 尼龙6（各种颜色） |
| 手柄部锯齿环 | 锌压铸件 |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝或SWPB |
特点
- 用于安装数字定位指示器RDS（RDS）的底座。
- 可防止进给旋转轴的意外旋转。
- 手柄采用塑料夹紧手柄LEM（LEM）。
- 安装孔的两面经过锪孔加工，从两面的任意方向均可安装。可根据安装方向，选择手柄位置在左或是在右。
- 安装至机械、装置上时请使用内六角螺栓（JIS B 1176）：M4。
- 手柄部的颜色分为3种。需橙色、银灰色时，可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| 无 | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
使用注意事项

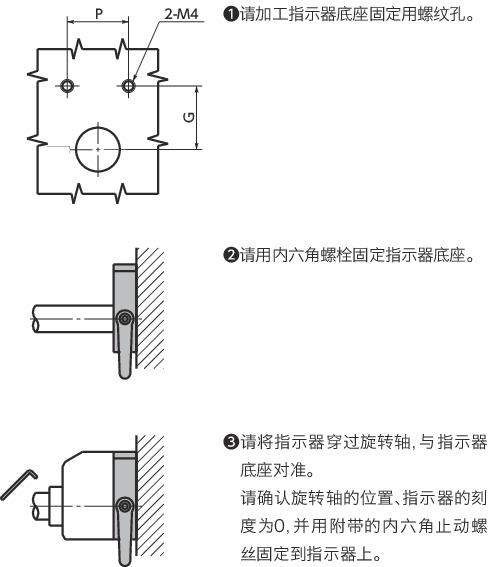

安装了RDC的数字定位指示器无法与指示器底座组合使用。选择时敬请注意。安装
