  • 旋钮

十字形旋钮

Cross Knob

CK

安全注意事项

符号RoHS指令

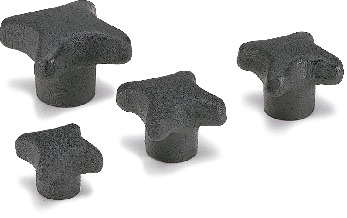

CK十字形旋钮

形状図

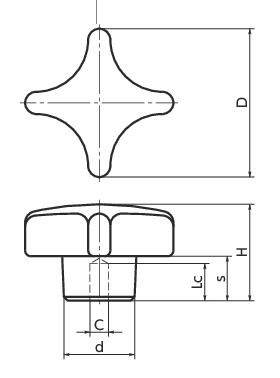

CK十字形旋钮寸法図

尺寸・CAD

单位 : mm

型号 D C Lc H s d 质量
（g）		 CAD下载 请求报价
CK-40 40 5 10 25 13 18 75 CAD 请求报价
CK-50 50 5 10 32 18 22 135 CAD 请求报价
CK-63 63 5 10 40 23 26 270 CAD 请求报价

材质、表面处理

CK
主体 FC200
黑色烤漆（黑）

特点

  • 可根据产品符号选择预留孔、内螺纹。
    CK----预留孔
    CKT----内螺纹
