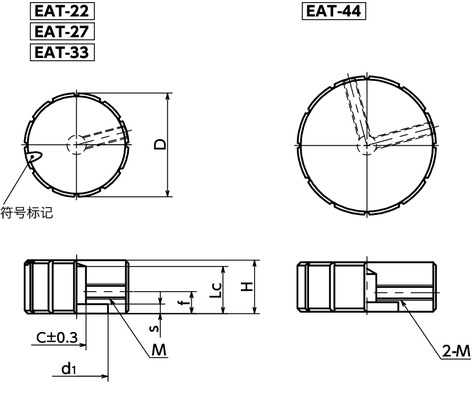

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lc | C | s | f | d1 | C | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EAT-22 | 22 | 1-M4 | 0.7 | 13 | 6.1 | 3 | 5 | 16 | 6.1 | 15 | 12 | CAD | 请求报价 |
| EAT-27 | 26.5 | 1-M4 | 0.7 | 15 | 6.1 | 3 | 6 | 20 | 6.1 | 17 | 22 | CAD | 请求报价 |
| EAT-33 | 33 | 1-M4 | 0.7 | 15 | 6.1 | 3 | 7 | 20 | 6.1 | 17 | 33 | CAD | 请求报价 |
| EAT-44 | 44 | 2-M4 | 0.7 | 12 | 6.1 | 3 | 6 | 20 | 6.1 | 16 | 58 | CAD | 请求报价 |
●附带内六角止动螺丝。
材质、表面处理
| EAT | |
|---|---|
| 主体 | 铝合金 阳极氧化处理 |
特点
- EAT-22 EAT-27 EAT-33带有符号标记。
