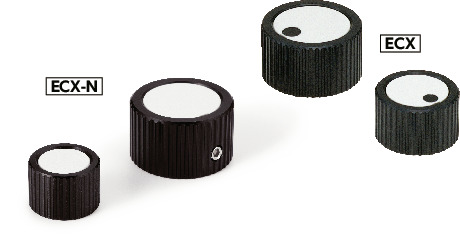

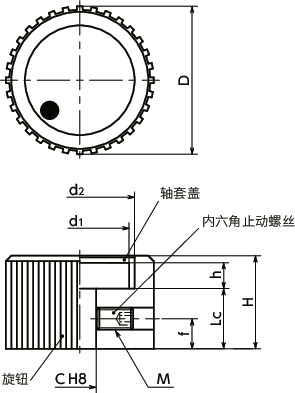

形状図
尺寸・CAD
单位 : mm
| 型号 | D | C | d1 | d2 | H | h | Lc | f | M（粗牙） 螺纹公称直径 |
螺距 | 质量 (g) |
请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ECX-22-R5 | 22 | 5 | 14 | 16 | 15 | 4.3 | 9 | 5 | M4 | 0.7 | 12 | 请求报价 |
| ECX-22-R5-N | 22 | 5 | 14 | 16 | 15 | 4.3 | 9 | 5 | M4 | 0.7 | 12 | 请求报价 |
| ECX-27-R6 | 27 | 6 | 18 | 20 | 17 | 4.3 | 11 | 5.5 | M4 | 0.7 | 22 | 请求报价 |
| ECX-27-R6-N | 27 | 6 | 18 | 20 | 17 | 4.3 | 11 | 5.5 | M4 | 0.7 | 22 | 请求报价 |
| ECX-34-R6 | 34 | 6 | 23 | 25 | 20 | 4.2 | 14 | 7 | M5 | 0.8 | 40 | 请求报价 |
| ECX-34-R6-N | 34 | 6 | 23 | 25 | 20 | 4.2 | 14 | 7 | M5 | 0.8 | 40 | 请求报价 |
| ECX-34-R8 | 34 | 8 | 23 | 25 | 20 | 4.2 | 14 | 7 | M5 | 0.8 | 40 | 请求报价 |
| ECX-34-R8-N | 34 | 8 | 23 | 25 | 20 | 4.2 | 14 | 7 | M5 | 0.8 | 40 | 请求报价 |
| ECX-42-R8 | 42 | 8 | 30 | 32 | 23 | 4 | 17 | 8.5 | M5 | 0.8 | 71 | 请求报价 |
| ECX-42-R8-N | 42 | 8 | 30 | 32 | 23 | 4 | 17 | 8.5 | M5 | 0.8 | 71 | 请求报价 |
| ECX-42-R10 | 42 | 10 | 30 | 32 | 23 | 4 | 17 | 8.5 | M5 | 0.8 | 71 | 请求报价 |
| ECX-42-R10-N | 42 | 10 | 30 | 32 | 23 | 4 | 17 | 8.5 | M5 | 0.8 | 71 | 请求报价 |
●附带内六角止动螺丝。
材质、表面处理
| ECX | |
|---|---|
| 旋钮 | 铝合金 黑色阳极氧化处理 |
| 轴套盖 | 尼龙6（浅灰） |
| 内六角止动螺丝 （DIN 916） |
不锈钢 |
特点
- 已进行铰孔加工（容许偏差H8）。
- 所有产品均附带固定用的内六角止动螺丝。
- 轴套盖拆装方便。
-
可根据型号末尾符号选择轴套盖符号标记的有无。
无末尾符号----有符号标记
末尾符号N----无符号标记
