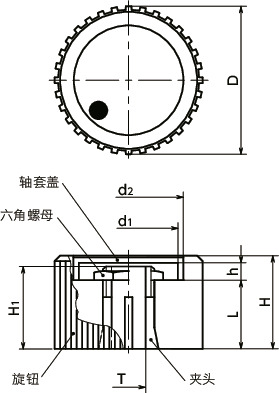

形状図
尺寸・CAD
单位 : mm
| 型号 | D | T | d1 | d2 | H | L | h | H1 | 质量 (g) |
请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| ECX-27-T6 | 27 | 6 | 18 | 20 | 17 | 11 | 4.3 | 14 | 28 | 请求报价 |
| ECX-27-T6-N | 27 | 6 | 18 | 20 | 17 | 11 | 4.3 | 14 | 28 | 请求报价 |
| ECX-34-T8 | 34 | 8 | 23 | 25 | 20 | 14 | 4.2 | 17 | 42 | 请求报价 |
| ECX-34-T8-N | 34 | 8 | 23 | 25 | 20 | 14 | 4.2 | 17 | 42 | 请求报价 |
| ECX-42-T10 | 42 | 10 | 30 | 32 | 23 | 17 | 4 | 20 | 73 | 请求报价 |
| ECX-42-T10-N | 42 | 10 | 30 | 32 | 23 | 17 | 4 | 20 | 73 | 请求报价 |
材质、表面处理
| ECX-T | |
|---|---|
| 旋钮 | 铝合金 黑色阳极氧化处理 |
| 轴套盖 | 尼龙6（浅灰） |
| 夹头、六角螺母 | 黄铜 |
特点
- 将轴插入夹头后，通过紧固附带的六角螺母，可利用楔形块的斜边放大效果对轴进行固定。
- 轴套盖拆装方便。
-
可根据型号末尾符号选择轴套盖符号标记的有无。
无末尾符号----有符号标记
末尾符号N----无符号标记
