Nabeya Bi-tech

  • 旋钮

铝制控制旋钮

Aluminum Control Knob

ECY

安全注意事项

符号RoHS指令

ECY铝制控制旋钮

形状図

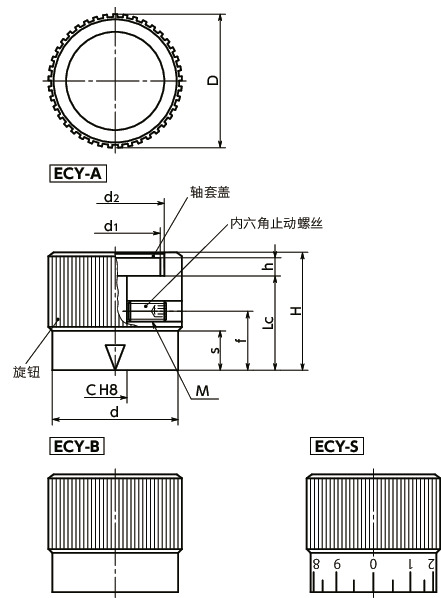

ECY铝制控制旋钮寸法図

尺寸・CAD

选择

D
所有
22
27
34
42
C
所有
5
6
8
10

单位 : mm

型号 D C d d1 d2 H h s Lc f M（粗牙）
螺纹公称直径		 螺距 质量
(g)		 CAD下载 请求报价
ECY-22-R5-A 22 5 20 14 16 22 4.3 8 16 12.5 M4 0.7 17 CAD 请求报价
ECY-27-R6-A 27 6 25 18 20 26 4.3 9 20 14 M4 0.7 33 CAD 请求报价
ECY-34-R6-A 34 6 32 23 25 30 4.2 10 24 15 M5 0.8 58 CAD 请求报价
ECY-34-R8-A 34 8 32 23 25 30 4.2 10 24 15 M5 0.8 58 CAD 请求报价
ECY-42-R8-A 42 8 40 30 32 34 4 11 28 16 M5 0.8 105 CAD 请求报价
ECY-42-R10-A 42 10 40 30 32 34 4 11 28 16 M5 0.8 105 CAD 请求报价
ECY-22-R5-B 22 5 20 14 16 22 4.3 8 16 12.5 M4 0.7 17 CAD 请求报价
ECY-27-R6-B 27 6 25 18 20 26 4.3 9 20 14 M4 0.7 33 CAD 请求报价
ECY-34-R6-B 34 6 32 23 25 30 4.2 10 24 15 M5 0.8 58 CAD 请求报价
ECY-34-R8-B 34 8 32 23 25 30 4.2 10 24 15 M5 0.8 58 CAD 请求报价
ECY-42-R8-B 42 8 40 30 32 34 4 11 28 16 M5 0.8 105 CAD 请求报价
ECY-42-R10-B 42 10 40 30 32 34 4 11 28 16 M5 0.8 105 CAD 请求报价
ECY-22-R5-S 22 5 20 14 16 22 4.3 8 16 12.5 M4 0.7 17 CAD 请求报价
ECY-27-R6-S 27 6 25 18 20 26 4.3 9 20 14 M4 0.7 33 CAD 请求报价
ECY-34-R6-S 34 6 32 23 25 30 4.2 10 24 15 M5 0.8 58 CAD 请求报价
ECY-34-R8-S 34 8 32 23 25 30 4.2 10 24 15 M5 0.8 58 CAD 请求报价
ECY-42-R8-S 42 8 40 30 32 34 4 11 28 16 M5 0.8 105 CAD 请求报价
ECY-42-R10-S 42 10 40 30 32 34 4 11 28 16 M5 0.8 105 CAD 请求报价

●附带内六角止动螺丝。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

ECY
旋钮 铝合金
黑色阳极氧化处理
轴套盖 尼龙6（浅灰）
内六角止动螺丝
（DIN 916）		 不锈钢

特点

  • 已进行铰孔加工（容许偏差H8）。
  • 所有产品均附带固定用的内六角止动螺丝。
  • 轴套盖拆装方便。
  • 分为带指针、无纹、带刻度3种。可根据型号的末尾符号进行选择。
    末尾符号A----带指针
    末尾符号B----无纹
    末尾符号S----带刻度
  • 也可刻印非标准品的刻度。
  • 此外，还备有带符号标记的轴套盖。请垂询客户中心。
