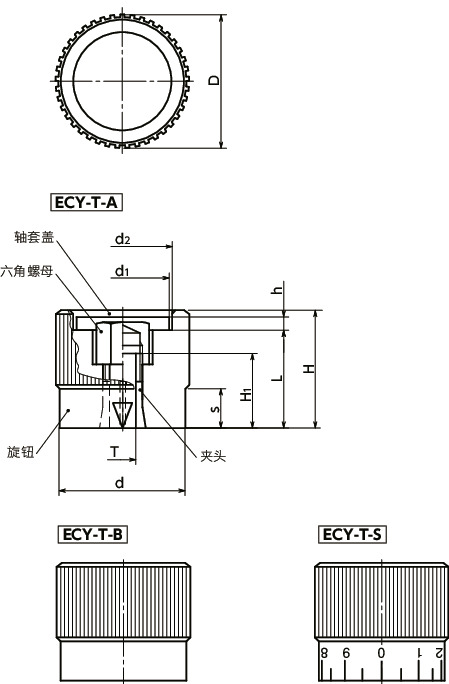

形状図
尺寸・CAD
单位 : mm
| 型号 | D | T | d | d1 | d2 | H | s | H1 | h | L | 质量 (g) |
请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ECY-27-T6-A | 27 | 6 | 25 | 18 | 20 | 26 | 9 | 14 | 4.3 | 20 | 37 | 请求报价 |
| ECY-27-T6-B | 27 | 6 | 25 | 18 | 20 | 26 | 9 | 14 | 4.3 | 20 | 37 | 请求报价 |
| ECY-27-T6-S | 27 | 6 | 25 | 18 | 20 | 26 | 9 | 14 | 4.3 | 20 | 37 | 请求报价 |
材质、表面处理
| ECY-T | |
|---|---|
| 旋钮 | 铝合金 黑色阳极氧化处理 |
| 轴套盖 | 尼龙6（浅灰） |
| 夹头、六角螺母 | 黄铜 |
特点
- 将轴插入夹头后，通过紧固附带的六角螺母，可利用楔形块的斜边放大效果对轴进行固定。
- 轴套盖拆装方便。
-

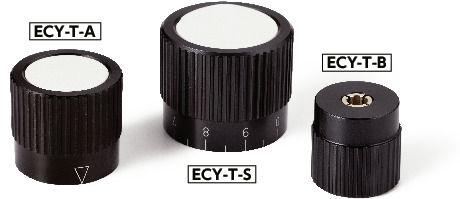

分为带指针、无纹、带刻度3种。可根据型号的末尾符号进行选择。
末尾符号A----带指针
末尾符号B----无纹
末尾符号S----带刻度 - 也可刻印非标准品的刻度。此外，还备有带符号标记的轴套盖。请垂询客户中心。
