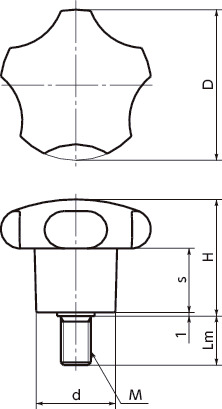

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KA-40 | 40 | M8 | 1.25 | 14 | 30 | 17 | 21 | 34 | CAD | 请求报价 |
| KA-50 | 50 | M8 | 1.25 | 14 | 36 | 21 | 21 | 45 | CAD | 请求报价 |
| KA-60 | 60 | M10 | 1.5 | 18 | 44 | 26 | 24 | 80 | CAD | 请求报价 |
| KA-60B | 60 | M12 | 1.75 | 25 | 44 | 26 | 24 | 100 | CAD | 请求报价 |
材质、表面处理
| KA | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
特点

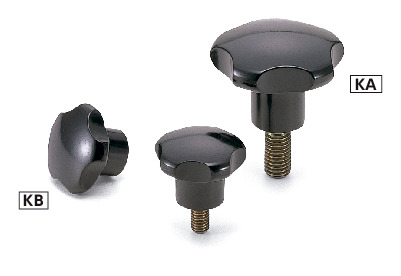

- 可根据产品符号选择外螺纹、内螺纹。
KA----外螺纹
KB----内螺纹
