形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KAH-40-K8 | 40 | M8 | 1.25 | 13 | 25 | 12.5 | 15 | 26 | - | CAD | 请求报价 |
| KAH-50-K10 | 50 | M10 | 1.5 | 16 | 32 | 16 | 19 | 50 | - | CAD | 请求报价 |
| KAH-60-K12 | 60 | M12 | 1.75 | 20 | 40 | 20 | 21 | 87 | ○ | CAD | 请求报价 |
| KAH-70-K16 | 70 | M16 | 2 | 20 | 46 | 23 | 26 | 140 | ○ | CAD | 请求报价 |
材质、表面处理
| KAH | |
|---|---|
| 主体 | 铝合金 研磨 |
特点
- 研磨造就优美饰面。
-

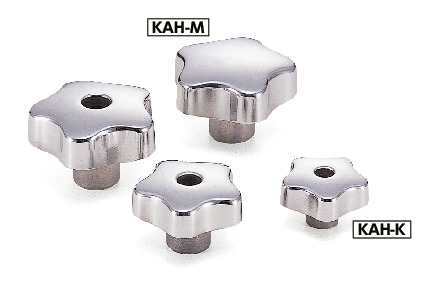

可根据产品符号选择类型。
KAH-K----内螺纹、通孔
KAH-M----内螺纹
KAH-R----铰孔
