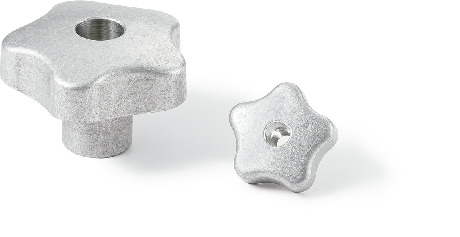

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KAH-40-K8-MT | 40 | M8 | 1.25 | 13 | 25 | 12.5 | 14 | 26 | - | CAD | 请求报价 |
| KAH-50-K10-MT | 50 | M10 | 1.5 | 16 | 32.5 | 16 | 18.5 | 50 | - | CAD | 请求报价 |
| KAH-60-K12-MT | 60 | M12 | 1.75 | 20 | 40 | 20 | 20.5 | 87 | ○ | CAD | 请求报价 |
| KAH-70-K16-MT | 70 | M16 | 2 | 20 | 46 | 23 | 25.5 | 140 | ○ | CAD | 请求报价 |
材质、表面处理
| KAH-K-MT | |
|---|---|
| 主体 | 铝合金 亚光表面处理 |
特点
- 轻质铝合金制。
- 表面经过亚光处理。
- 内螺纹・通孔型。
