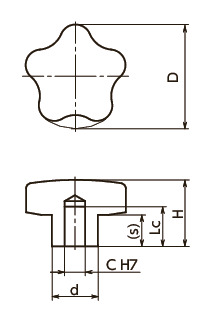

形状図
尺寸・CAD
单位 : mm
| 型号 | D | C | Lc min. | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KAH-40-R8-MT | 40 | 8 | 15 | 25 | 12.5 | 14 | 28 | - | CAD | 请求报价 |
| KAH-50-R10-MT | 50 | 10 | 18 | 32.5 | 16 | 18.5 | 53 | - | CAD | 请求报价 |
| KAH-60-R12-MT | 60 | 12 | 22 | 40 | 20 | 20.5 | 92 | ○ | CAD | 请求报价 |
| KAH-70-R16-MT | 70 | 16 | 28 | 46 | 23 | 25.5 | 150 | ○ | CAD | 请求报价 |
材质、表面处理
| KAH-R-MT | |
|---|---|
| 主体 | 铝合金 亚光表面处理 |

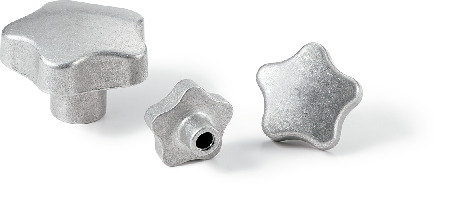

特点
- 轻质铝合金制。
- 表面经过亚光处理。
- 铰孔型。
