形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| KBA-16-M4-BK | 16 | M4 | 0.7 | 6 | 15 | 6 | - | CAD | 请求报价 |
| KBA-20-M5-BK | 20 | M5 | 0.8 | 7.5 | 18 | 10 | - | CAD | 请求报价 |
| KBA-25-M6-BK | 25 | M6 | 1 | 9 | 22.5 | 15 | - | CAD | 请求报价 |
| KBA-32-M8-BK | 32 | M8 | 1.25 | 12 | 29 | 25 | - | CAD | 请求报价 |
| KBA-40-M10-BK | 40 | M10 | 1.5 | 15 | 37 | 40 | ○ | CAD | 请求报价 |
| KBA-40-M12-BK | 40 | M12 | 1.75 | 15 | 37 | 39 | ○ | CAD | 请求报价 |
材质、表面处理
| KBA | |
|---|---|
| 球 | 尼龙6（亚光黑） |
| 螺纹部 |

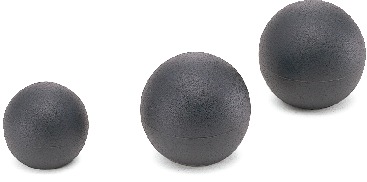

特点
- 精美的亚光黑。高质感。
-
可根据产品符号选择类型。
KBA----无插件
KBC----带插件
