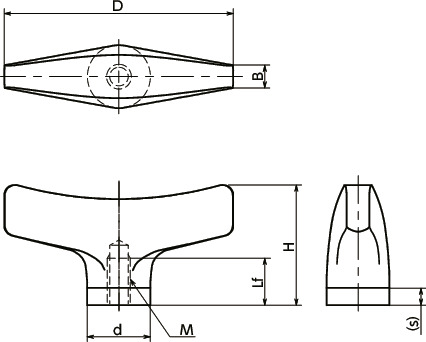

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | B | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KCWFS-32-M5-A4 | 32 | M5 | 0.8 | 8 | 18 | 3 | 4 | 9 | 15 | CAD | 请求报价 |
| KCWFS-32-M6-A4 | 32 | M6 | 1 | 9 | 18 | 3 | 4 | 9 | 15 | CAD | 请求报价 |
| KCWFS-40-M6-A4 | 40 | M6 | 1 | 9 | 21 | 3 | 4 | 11 | 28 | CAD | 请求报价 |
| KCWFS-40-M8-A4 | 40 | M8 | 1.25 | 12 | 21 | 3 | 4 | 11 | 25 | CAD | 请求报价 |
| KCWFS-50-M8-A4 | 50 | M8 | 1.25 | 12 | 26 | 3 | 6 | 13 | 50 | CAD | 请求报价 |
| KCWFS-50-M10-A4 | 50 | M10 | 1.5 | 15 | 26 | 3 | 6 | 13 | 46 | CAD | 请求报价 |
| KCWFS-63-M10-A4 | 63 | M10 | 1.5 | 15 | 33 | 4 | 11 | 16 | 92 | CAD | 请求报价 |
| KCWFS-63-M12-A4 | 63 | M12 | 1.75 | 18 | 33 | 4 | 11 | 16 | 87 | CAD | 请求报价 |
材质、表面处理
| KCWFS-A4 | |
|---|---|
| 主体 | 相当于SUS316 喷丸 |

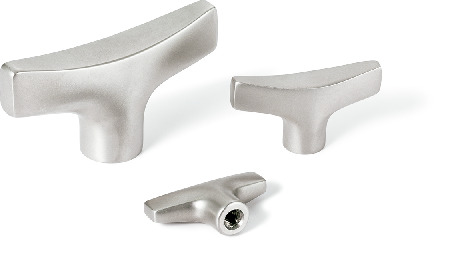

特点
- 采用相当于SUS316的全不锈钢制造，耐腐蚀性优良。
- 不使用工具就能简单夹紧并固定零件。
- 采用基于人体工学的易于抓握的设计。
