翼形不锈钢旋钮

Stainless Steel Wing Knob

KCWMS-A4-HP

安全注意事项

符号RoHS指令

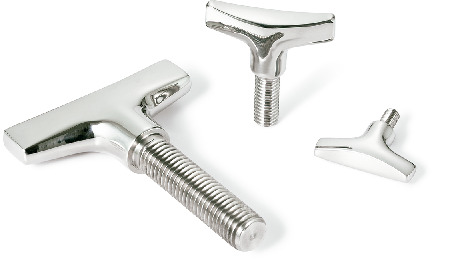

KCWMS-A4-HP翼形不锈钢旋钮

形状図

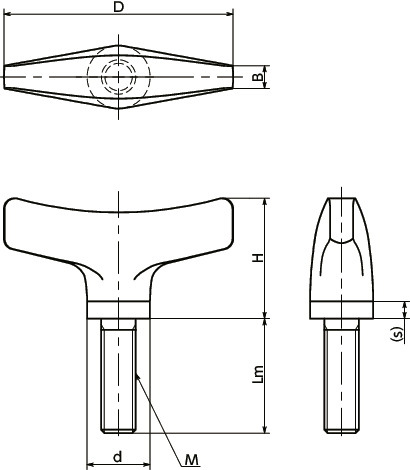

KCWMS-A4-HP翼形不锈钢旋钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M5
M6
M8
M10
M12

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H s B d 质量
(g)		 CAD下载 请求报价
KCWMS-32-M5-10-A4-HP 32 M5 0.8 10 18 3 4 9 18 CAD 请求报价
KCWMS-32-M5-12-A4-HP 32 M5 0.8 12 18 3 4 9 18 CAD 请求报价
KCWMS-32-M5-16-A4-HP 32 M5 0.8 16 18 3 4 9 19 CAD 请求报价
KCWMS-32-M5-20-A4-HP 32 M5 0.8 20 18 3 4 9 19 CAD 请求报价
KCWMS-32-M6-12-A4-HP 32 M6 1 12 18 3 4 9 19 CAD 请求报价
KCWMS-32-M6-16-A4-HP 32 M6 1 16 18 3 4 9 20 CAD 请求报价
KCWMS-32-M6-20-A4-HP 32 M6 1 20 18 3 4 9 21 CAD 请求报价
KCWMS-32-M6-25-A4-HP 32 M6 1 25 18 3 4 9 22 CAD 请求报价
KCWMS-40-M6-12-A4-HP 40 M6 1 12 21 3 4 11 32 CAD 请求报价
KCWMS-40-M6-16-A4-HP 40 M6 1 16 21 3 4 11 33 CAD 请求报价
KCWMS-40-M6-20-A4-HP 40 M6 1 20 21 3 4 11 34 CAD 请求报价
KCWMS-40-M6-25-A4-HP 40 M6 1 25 21 3 4 11 35 CAD 请求报价
KCWMS-40-M8-16-A4-HP 40 M8 1.25 16 21 3 4 11 36 CAD 请求报价
KCWMS-40-M8-20-A4-HP 40 M8 1.25 20 21 3 4 11 37 CAD 请求报价
KCWMS-40-M8-25-A4-HP 40 M8 1.25 25 21 3 4 11 39 CAD 请求报价
KCWMS-40-M8-30-A4-HP 40 M8 1.25 30 21 3 4 11 41 CAD 请求报价
KCWMS-50-M8-16-A4-HP 50 M8 1.25 16 26 3 6 13 61 CAD 请求报价
KCWMS-50-M8-20-A4-HP 50 M8 1.25 20 26 3 6 13 62 CAD 请求报价
KCWMS-50-M8-25-A4-HP 50 M8 1.25 25 26 3 6 13 64 CAD 请求报价
KCWMS-50-M8-30-A4-HP 50 M8 1.25 30 26 3 6 13 66 CAD 请求报价
KCWMS-50-M10-20-A4-HP 50 M10 1.5 20 26 3 6 13 67 CAD 请求报价
KCWMS-50-M10-25-A4-HP 50 M10 1.5 25 26 3 6 13 70 CAD 请求报价
KCWMS-50-M10-30-A4-HP 50 M10 1.5 30 26 3 6 13 73 CAD 请求报价
KCWMS-50-M10-40-A4-HP 50 M10 1.5 40 26 3 6 13 79 CAD 请求报价
KCWMS-63-M10-20-A4-HP 63 M10 1.5 20 33 4 11 16 113 CAD 请求报价
KCWMS-63-M10-25-A4-HP 63 M10 1.5 25 33 4 11 16 116 CAD 请求报价
KCWMS-63-M10-30-A4-HP 63 M10 1.5 30 33 4 11 16 119 CAD 请求报价
KCWMS-63-M10-40-A4-HP 63 M10 1.5 40 33 4 11 16 125 CAD 请求报价
KCWMS-63-M12-25-A4-HP 63 M12 1.75 25 33 4 11 16 123 CAD 请求报价
KCWMS-63-M12-30-A4-HP 63 M12 1.75 30 33 4 11 16 127 CAD 请求报价
KCWMS-63-M12-40-A4-HP 63 M12 1.75 40 33 4 11 16 136 CAD 请求报价
KCWMS-63-M12-50-A4-HP 63 M12 1.75 50 33 4 11 16 145 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KCWMS-A4-HP
主体 相当于SUS316
研磨

特点

  • 采用相当于SUS316的全不锈钢制造，耐腐蚀性优良。
  • 表面经过研磨表面处理。
  • 不使用工具就能简单夹紧并固定零件。
  • 采用基于人体工学的易于抓握的设计。
