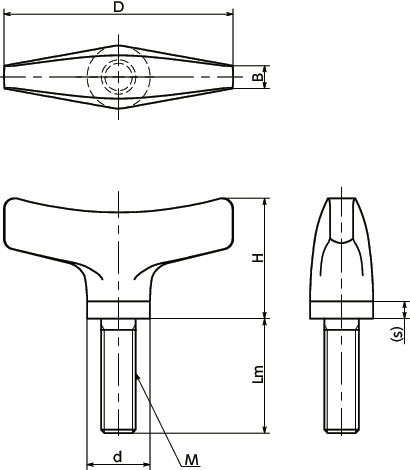

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | B | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KCWMS-63-M12-25-A4 | 63 | M12 | 1.75 | 25 | 33 | 4 | 11 | 16 | 123 | CAD | 请求报价 |
| KCWMS-63-M12-30-A4 | 63 | M12 | 1.75 | 30 | 33 | 4 | 11 | 16 | 127 | CAD | 请求报价 |
| KCWMS-63-M12-40-A4 | 63 | M12 | 1.75 | 40 | 33 | 4 | 11 | 16 | 136 | CAD | 请求报价 |
| KCWMS-63-M12-50-A4 | 63 | M12 | 1.75 | 50 | 33 | 4 | 11 | 16 | 145 | CAD | 请求报价 |
材质、表面处理
| KCWMS-A4 | |
|---|---|
| 主体 | 相当于SUS316 喷丸 |

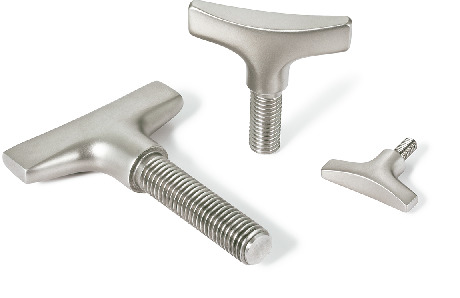

特点
- 采用相当于SUS316的全不锈钢制造，耐腐蚀性优良。
- 不使用工具就能简单夹紧并固定零件。
- 采用基于人体工学的易于抓握的设计。
