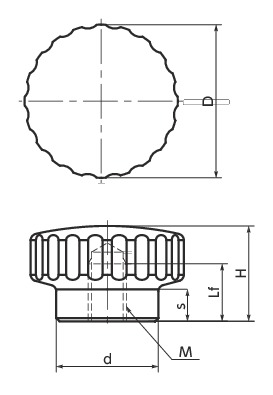

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KDHFS-28-M8 | 28 | M8 | 1.25 | 10 | 17 | 4.5 | 18 | 58 | CAD | 请求报价 |
材质、表面处理
| KDHFS | |
|---|---|
| 主体 | SUS304 喷丸 |
特点

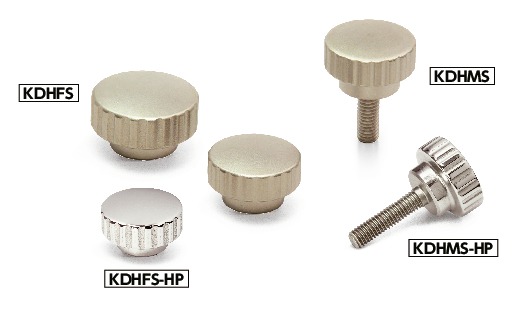

- 全不锈钢制的握把旋钮。
- 外周凹槽手感舒适，提高了操作性。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KDHFS-28-M8 | 28 | M8 | 1.25 | 10 | 17 | 4.5 | 18 | 58 | CAD | 请求报价 |
