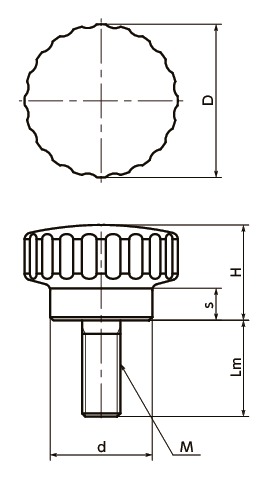

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KDHMS-20-M5-10-HP | 20 | M5 | 0.8 | 10 | 13 | 4.5 | 14 | 26 | CAD | 请求报价 |
| KDHMS-20-M5-16-HP | 20 | M5 | 0.8 | 16 | 13 | 4.5 | 14 | 28 | CAD | 请求报价 |
材质、表面处理
| KDHMS-HP | |
|---|---|
| 主体 | SUS304 研磨 |

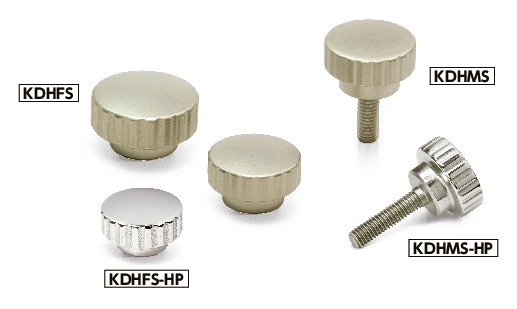

特点
- 全不锈钢制的握把旋钮。耐腐蚀性优良。
- 外周凹槽手感舒适，提高了操作性。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KDHMS-20-M5-10-HP | 20 | M5 | 0.8 | 10 | 13 | 4.5 | 14 | 26 | CAD | 请求报价 |
| KDHMS-20-M5-16-HP | 20 | M5 | 0.8 | 16 | 13 | 4.5 | 14 | 28 | CAD | 请求报价 |
| KDHMS-HP | |
|---|---|
| 主体 | SUS304 研磨 |
