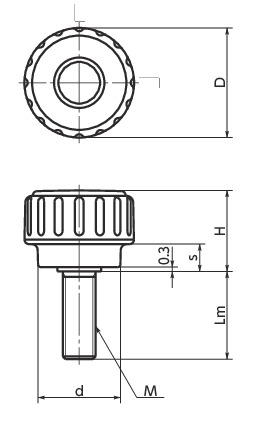

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KDM-16-M3-6 | 16 | M3 | 0.5 | 6 | 11 | 2 | 11 | 3 | CAD | 请求报价 |
| KDM-16-M3-10 | 16 | M3 | 0.5 | 10 | 11 | 2 | 11 | 3 | CAD | 请求报价 |
| KDM-16-M3-16 | 16 | M3 | 0.5 | 16 | 11 | 2 | 11 | 4 | CAD | 请求报价 |
| KDM-16-M4-6 | 16 | M4 | 0.7 | 6 | 11 | 2 | 11 | 3 | CAD | 请求报价 |
| KDM-16-M4-10 | 16 | M4 | 0.7 | 10 | 11 | 2 | 11 | 3 | CAD | 请求报价 |
| KDM-16-M4-16 | 16 | M4 | 0.7 | 16 | 11 | 2 | 11 | 4 | CAD | 请求报价 |
| KDM-16-M5-10 | 16 | M5 | 0.8 | 10 | 11 | 2 | 11 | 5 | CAD | 请求报价 |
| KDM-16-M5-16 | 16 | M5 | 0.8 | 16 | 11 | 2 | 11 | 5 | CAD | 请求报价 |
| KDM-16-M5-20 | 16 | M5 | 0.8 | 20 | 11 | 2 | 11 | 6 | CAD | 请求报价 |
| KDM-20-M5-10 | 20 | M5 | 0.8 | 10 | 14 | 4 | 15 | 5 | CAD | 请求报价 |
| KDM-20-M5-16 | 20 | M5 | 0.8 | 16 | 14 | 4 | 15 | 6 | CAD | 请求报价 |
| KDM-20-M5-20 | 20 | M5 | 0.8 | 20 | 14 | 4 | 15 | 8 | CAD | 请求报价 |
| KDM-20-M6-10 | 20 | M6 | 1 | 10 | 14 | 4 | 15 | 8 | CAD | 请求报价 |
| KDM-20-M6-16 | 20 | M6 | 1 | 16 | 14 | 4 | 15 | 9 | CAD | 请求报价 |
| KDM-20-M6-20 | 20 | M6 | 1 | 20 | 14 | 4 | 15 | 10 | CAD | 请求报价 |
| KDM-20-M6-25 | 20 | M6 | 1 | 25 | 14 | 4 | 15 | 11 | CAD | 请求报价 |
| KDM-25-M5-10 | 25 | M5 | 0.8 | 10 | 18 | 6 | 19 | 8 | CAD | 请求报价 |
| KDM-25-M5-20 | 25 | M5 | 0.8 | 20 | 18 | 6 | 19 | 10 | CAD | 请求报价 |
| KDM-25-M5-25 | 25 | M5 | 0.8 | 25 | 18 | 6 | 19 | 10 | CAD | 请求报价 |
| KDM-25-M6-10 | 25 | M6 | 1 | 10 | 18 | 6 | 19 | 9 | CAD | 请求报价 |
| KDM-25-M6-16 | 25 | M6 | 1 | 16 | 18 | 6 | 19 | 11 | CAD | 请求报价 |
| KDM-25-M6-20 | 25 | M6 | 1 | 20 | 18 | 6 | 19 | 12 | CAD | 请求报价 |
| KDM-25-M6-25 | 25 | M6 | 1 | 25 | 18 | 6 | 19 | 13 | CAD | 请求报价 |
| KDM-25-M8-16 | 25 | M8 | 1.25 | 16 | 18 | 6 | 19 | 16 | CAD | 请求报价 |
| KDM-25-M8-20 | 25 | M8 | 1.25 | 20 | 18 | 6 | 19 | 18 | CAD | 请求报价 |
| KDM-25-M8-25 | 25 | M8 | 1.25 | 25 | 18 | 6 | 19 | 20 | CAD | 请求报价 |
| KDM-32-M6-16 | 32 | M6 | 1 | 16 | 18 | 6 | 24 | 17 | CAD | 请求报价 |
| KDM-32-M6-20 | 32 | M6 | 1 | 20 | 18 | 6 | 24 | 18 | CAD | 请求报价 |
| KDM-32-M6-25 | 32 | M6 | 1 | 25 | 18 | 6 | 24 | 19 | CAD | 请求报价 |
| KDM-32-M8-16 | 32 | M8 | 1.25 | 16 | 18 | 6 | 24 | 23 | CAD | 请求报价 |
| KDM-32-M8-20 | 32 | M8 | 1.25 | 20 | 18 | 6 | 24 | 28 | CAD | 请求报价 |
| KDM-32-M8-25 | 32 | M8 | 1.25 | 25 | 18 | 6 | 24 | 26 | CAD | 请求报价 |
| KDM-32-M8-40 | 32 | M8 | 1.25 | 40 | 18 | 6 | 24 | 32 | CAD | 请求报价 |
材质、表面处理
| KDM | |
|---|---|
| 旋钮 | 尼龙6 （亚光黑） |
| 螺纹部 | SWCH10R 三价铬酸盐处理 |
特点
- 高质量。人性化设计。
- 提高了外周凹槽的操作性。
- M3-M8的丰富螺纹尺寸。
- 可根据产品符号选择类型及螺纹部的材质。

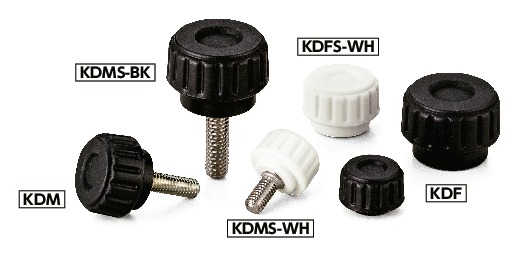

| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| KDM | 外螺纹 | 钢制 |
| KDMS | 外螺纹 | 不锈钢制 |
| KDF | 内螺纹 | 钢制 |
| KDFS | 内螺纹 | 不锈钢制 |
-
KDMS
KDFS（不锈钢制）分为2种颜色。可根据型号的末尾符号进行选择。
末尾符号BK----亚光黑
末尾符号WH----亚光白 - 白色最适合用于医疗机械等。
