Nabeya Bi-tech

  • 旋钮

凹槽旋钮

Dimple Knob

KDMS

安全注意事项

符号RoHS指令

  • 荣获Good Design优秀设计奖
KDMS凹槽旋钮

形状図

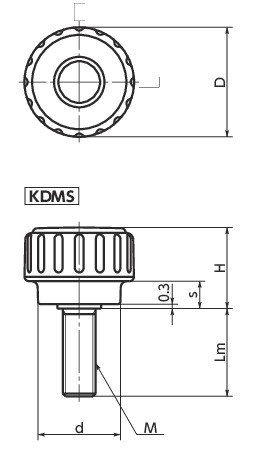

KDMS凹槽旋钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
Lm
所有
6
10
16
20
25
40
颜色
所有
BK
WH

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H s d 质量
（g）		 颜色 CAD下载 请求报价
KDMS-16-M3-6-BK 16 M3 0.5 6 11 2 11 3 BK CAD 请求报价
KDMS-16-M3-6-WH 16 M3 0.5 6 11 2 11 3 WH CAD 请求报价
KDMS-16-M3-10-BK 16 M3 0.5 10 11 2 11 3 BK CAD 请求报价
KDMS-16-M3-10-WH 16 M3 0.5 10 11 2 11 3 WH CAD 请求报价
KDMS-16-M3-16-BK 16 M3 0.5 16 11 2 11 4 BK CAD 请求报价
KDMS-16-M3-16-WH 16 M3 0.5 16 11 2 11 4 WH CAD 请求报价
KDMS-16-M4-6-BK 16 M4 0.7 6 11 2 11 3 BK CAD 请求报价
KDMS-16-M4-6-WH 16 M4 0.7 6 11 2 11 3 WH CAD 请求报价
KDMS-16-M4-10-BK 16 M4 0.7 10 11 2 11 3 BK CAD 请求报价
KDMS-16-M4-10-WH 16 M4 0.7 10 11 2 11 3 WH CAD 请求报价
KDMS-16-M4-16-BK 16 M4 0.7 16 11 2 11 4 BK CAD 请求报价
KDMS-16-M4-16-WH 16 M4 0.7 16 11 2 11 4 WH CAD 请求报价
KDMS-16-M5-10-BK 16 M5 0.8 10 11 2 11 5 BK CAD 请求报价
KDMS-16-M5-10-WH 16 M5 0.8 10 11 2 11 5 WH CAD 请求报价
KDMS-16-M5-16-BK 16 M5 0.8 16 11 2 11 5 BK CAD 请求报价
KDMS-16-M5-16-WH 16 M5 0.8 16 11 2 11 5 WH CAD 请求报价
KDMS-16-M5-20-BK 16 M5 0.8 20 11 2 11 6 BK CAD 请求报价
KDMS-16-M5-20-WH 16 M5 0.8 20 11 2 11 6 WH CAD 请求报价
KDMS-20-M5-10-BK 20 M5 0.8 10 14 4 15 5 BK CAD 请求报价
KDMS-20-M5-10-WH 20 M5 0.8 10 14 4 15 5 WH CAD 请求报价
KDMS-20-M5-16-BK 20 M5 0.8 16 14 4 15 6 BK CAD 请求报价
KDMS-20-M5-16-WH 20 M5 0.8 16 14 4 15 6 WH CAD 请求报价
KDMS-20-M5-20-BK 20 M5 0.8 20 14 4 15 8 BK CAD 请求报价
KDMS-20-M5-20-WH 20 M5 0.8 20 14 4 15 8 WH CAD 请求报价
KDMS-20-M6-10-BK 20 M6 1 10 14 4 15 8 BK CAD 请求报价
KDMS-20-M6-10-WH 20 M6 1 10 14 4 15 8 WH CAD 请求报价
KDMS-20-M6-16-BK 20 M6 1 16 14 4 15 9 BK CAD 请求报价
KDMS-20-M6-16-WH 20 M6 1 16 14 4 15 9 WH CAD 请求报价
KDMS-20-M6-20-BK 20 M6 1 20 14 4 15 10 BK CAD 请求报价
KDMS-20-M6-20-WH 20 M6 1 20 14 4 15 10 WH CAD 请求报价
KDMS-20-M6-25-BK 20 M6 1 25 14 4 15 11 BK CAD 请求报价
KDMS-20-M6-25-WH 20 M6 1 25 14 4 15 11 WH CAD 请求报价
KDMS-25-M5-20-BK 25 M5 0.8 20 18 6 19 10 BK CAD 请求报价
KDMS-25-M5-20-WH 25 M5 0.8 20 18 6 19 10 WH CAD 请求报价
KDMS-25-M5-25-BK 25 M5 0.8 25 18 6 19 10 BK CAD 请求报价
KDMS-25-M5-25-WH 25 M5 0.8 25 18 6 19 10 WH CAD 请求报价
KDMS-25-M6-16-BK 25 M6 1 16 18 6 19 11 BK CAD 请求报价
KDMS-25-M6-16-WH 25 M6 1 16 18 6 19 11 WH CAD 请求报价
KDMS-25-M6-20-BK 25 M6 1 20 18 6 19 12 BK CAD 请求报价
KDMS-25-M6-20-WH 25 M6 1 20 18 6 19 12 WH CAD 请求报价
KDMS-25-M6-25-BK 25 M6 1 25 18 6 19 13 BK CAD 请求报价
KDMS-25-M6-25-WH 25 M6 1 25 18 6 19 13 WH CAD 请求报价
KDMS-25-M8-16-BK 25 M8 1.25 16 18 6 19 16 BK CAD 请求报价
KDMS-25-M8-16-WH 25 M8 1.25 16 18 6 19 16 WH CAD 请求报价
KDMS-25-M8-20-BK 25 M8 1.25 20 18 6 19 18 BK CAD 请求报价
KDMS-25-M8-20-WH 25 M8 1.25 20 18 6 19 18 WH CAD 请求报价
KDMS-25-M8-25-BK 25 M8 1.25 25 18 6 19 20 BK CAD 请求报价
KDMS-25-M8-25-WH 25 M8 1.25 25 18 6 19 20 WH CAD 请求报价
KDMS-32-M6-16-BK 32 M6 1 16 18 6 24 17 BK CAD 请求报价
KDMS-32-M6-16-WH 32 M6 1 16 18 6 24 17 WH CAD 请求报价
KDMS-32-M6-20-BK 32 M6 1 20 18 6 24 18 BK CAD 请求报价
KDMS-32-M6-20-WH 32 M6 1 20 18 6 24 18 WH CAD 请求报价
KDMS-32-M6-25-BK 32 M6 1 25 18 6 24 19 BK CAD 请求报价
KDMS-32-M6-25-WH 32 M6 1 25 18 6 24 19 WH CAD 请求报价
KDMS-32-M8-16-BK 32 M8 1.25 16 18 6 24 23 BK CAD 请求报价
KDMS-32-M8-16-WH 32 M8 1.25 16 18 6 24 23 WH CAD 请求报价
KDMS-32-M8-20-BK 32 M8 1.25 20 18 6 24 24 BK CAD 请求报价
KDMS-32-M8-20-WH 32 M8 1.25 20 18 6 24 24 WH CAD 请求报价
KDMS-32-M8-25-BK 32 M8 1.25 25 18 6 24 26 BK CAD 请求报价
KDMS-32-M8-25-WH 32 M8 1.25 25 18 6 24 26 WH CAD 请求报价
KDMS-32-M8-40-BK 32 M8 1.25 40 18 6 24 32 BK CAD 请求报价
KDMS-32-M8-40-WH 32 M8 1.25 40 18 6 24 32 WH CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KDMS
旋钮 尼龙6
（各种颜色）
螺纹部 SUSXM7

特点

  • 高质量。人性化设计。
  • 提高了外周凹槽的操作性。
  • M3-M8的丰富螺纹尺寸。
  • 可根据产品符号选择类型及螺纹部的材质。

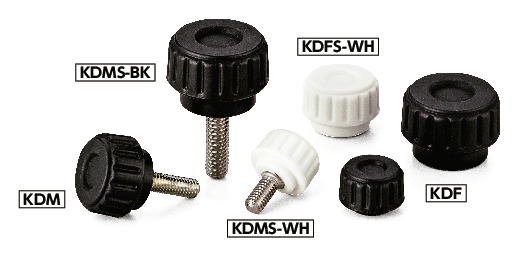

产品符号 类型 螺纹部材质
KDM 外螺纹 钢制
KDMS 外螺纹 不锈钢制
KDF 内螺纹 钢制
KDFS 内螺纹 不锈钢制
  • KDMS KDFS（不锈钢制）分为2种颜色。可根据型号的末尾符号进行选择。
    末尾符号BK----亚光黑
    末尾符号WH----亚光白
  • 白色最适合用于医疗机械等。
