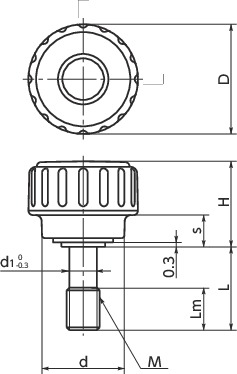

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 | 螺距 | Lm | H | s | d | d1 | L | 质量 （g） |
轴环 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KDMS-16-M4-10-SC-BK | 16 | M4 | 0.7 | 5 | 11 | 2 | 11 | 3 | 10 | 3 | BK | CAD | 请求报价 |
| KDMS-16-M4-16-SC-BK | 16 | M4 | 0.7 | 5 | 11 | 2 | 11 | 3 | 16 | 4 | BK | CAD | 请求报价 |
| KDMS-16-M4-10-SC-WH | 16 | M4 | 0.7 | 5 | 11 | 2 | 11 | 3 | 10 | 3 | WH | CAD | 请求报价 |
| KDMS-16-M4-16-SC-WH | 16 | M4 | 0.7 | 5 | 11 | 2 | 11 | 3 | 16 | 4 | WH | CAD | 请求报价 |
| KDMS-20-M5-10-SC-BK | 20 | M5 | 0.8 | 6 | 14 | 4 | 15 | 3.9 | 10 | 6 | BK | CAD | 请求报价 |
| KDMS-20-M5-16-SC-BK | 20 | M5 | 0.8 | 6 | 14 | 4 | 15 | 3.9 | 16 | 6 | BK | CAD | 请求报价 |
| KDMS-20-M5-20-SC-BK | 20 | M5 | 0.8 | 6 | 14 | 4 | 15 | 3.9 | 20 | 7 | BK | CAD | 请求报价 |
| KDMS-20-M5-10-SC-WH | 20 | M5 | 0.8 | 6 | 14 | 4 | 15 | 3.9 | 10 | 6 | WH | CAD | 请求报价 |
| KDMS-20-M5-16-SC-WH | 20 | M5 | 0.8 | 6 | 14 | 4 | 15 | 3.9 | 16 | 6 | WH | CAD | 请求报价 |
| KDMS-20-M5-20-SC-WH | 20 | M5 | 0.8 | 6 | 14 | 4 | 15 | 3.9 | 20 | 7 | WH | CAD | 请求报价 |
| KDMS-25-M6-16-SC-BK | 25 | M6 | 1 | 8 | 18 | 6 | 19 | 4.6 | 16 | 11 | BK | CAD | 请求报价 |
| KDMS-25-M6-20-SC-BK | 25 | M6 | 1 | 8 | 18 | 6 | 19 | 4.6 | 20 | 12 | BK | CAD | 请求报价 |
| KDMS-25-M6-25-SC-BK | 25 | M6 | 1 | 8 | 18 | 6 | 19 | 4.6 | 25 | 12 | BK | CAD | 请求报价 |
| KDMS-25-M6-16-SC-WH | 25 | M6 | 1 | 8 | 18 | 6 | 19 | 4.6 | 16 | 11 | WH | CAD | 请求报价 |
| KDMS-25-M6-20-SC-WH | 25 | M6 | 1 | 8 | 18 | 6 | 19 | 4.6 | 20 | 12 | WH | CAD | 请求报价 |
| KDMS-25-M6-25-SC-WH | 25 | M6 | 1 | 8 | 18 | 6 | 19 | 4.6 | 25 | 12 | WH | CAD | 请求报价 |
| KDMS-32-M8-20-SC-BK | 32 | M8 | 1.25 | 10 | 18 | 6 | 24 | 6.3 | 20 | 22 | BK | CAD | 请求报价 |
| KDMS-32-M8-25-SC-BK | 32 | M8 | 1.25 | 10 | 18 | 6 | 24 | 6.3 | 25 | 23 | BK | CAD | 请求报价 |
| KDMS-32-M8-20-SC-WH | 32 | M8 | 1.25 | 10 | 18 | 6 | 24 | 6.3 | 20 | 22 | WH | CAD | 请求报价 |
| KDMS-32-M8-25-SC-WH | 32 | M8 | 1.25 | 10 | 18 | 6 | 24 | 6.3 | 25 | 23 | WH | CAD | 请求报价 |
一看就会的产品使用要领解说
材质、表面处理
| KDMS-SC | |
|---|---|
| 旋钮 | 尼龙6（各种颜色） |
| 螺纹部 | SUSXM7 |
特点
- 防脱落型凹槽旋钮。防止旋钮的脱落、丢失。
- 食品机械采取防止异物混入措施，适用于对应CE标志（⇒请使用NBK的防脱落螺钉系列来对应CE标志 ）。
- 提高了外周凹槽的操作性。

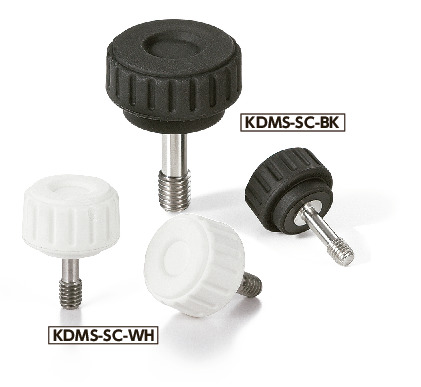

- 可根据型号的末尾符号选择旋钮的颜色。白色最适合用于医疗机械等。
| 末尾符号 | 旋钮颜色 |
|---|---|
| BK | 亚光黑 |
| WH | 亚光白 |
使用注意事项
- 请将盖子侧的螺孔小径设定在d1以上。
- 请将盖子厚度设定在0.8mm以上。

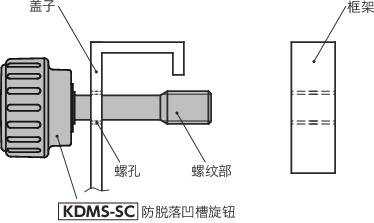

安装示例
请在护罩上加工螺纹孔，将旋钮的螺纹部穿过。由于旋钮的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝，旋钮也不会从盖子上脱落。
