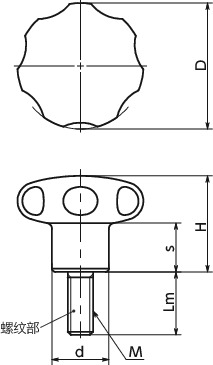

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KEHMS-40-M8-16 | 40 | M8 | 1.25 | 16 | 30.5 | 15 | 18 | 110 | - | CAD | 请求报价 |
| KEHMS-40-M8-20 | 40 | M8 | 1.25 | 20 | 30.5 | 15 | 18 | 111 | - | CAD | 请求报价 |
| KEHMS-40-M8-25 | 40 | M8 | 1.25 | 25 | 30.5 | 15 | 18 | 112 | - | CAD | 请求报价 |
| KEHMS-50-M10-20 | 50 | M10 | 1.5 | 20 | 34 | 17 | 21 | 292 | - | CAD | 请求报价 |
| KEHMS-50-M10-25 | 50 | M10 | 1.5 | 25 | 34 | 17 | 21 | 294 | - | CAD | 请求报价 |
| KEHMS-50-M10-30 | 50 | M10 | 1.5 | 30 | 34 | 17 | 21 | 297 | - | CAD | 请求报价 |
| KEHMS-60-M12-25 | 60 | M12 | 1.75 | 25 | 39 | 18 | 25 | 419 | ○ | CAD | 请求报价 |
| KEHMS-60-M12-30 | 60 | M12 | 1.75 | 30 | 39 | 18 | 25 | 423 | ○ | CAD | 请求报价 |
| KEHMS-60-M12-40 | 60 | M12 | 1.75 | 40 | 39 | 18 | 25 | 431 | ○ | CAD | 请求报价 |
材质、表面处理
| KEHMS | |
|---|---|
| 主体 | SUS303 喷丸 |
特点
- 旋钮部与螺纹部为切削而成的一体构造。固定螺纹部时不使用粘接剂或柱销。
- 凹凸少，清扫性优良。
