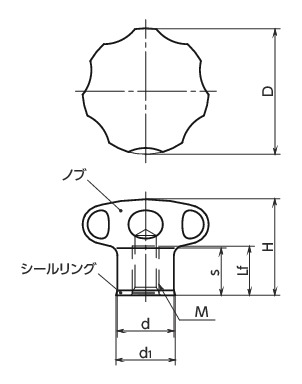

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | d1 | 适用密封环 | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KEHS-40-M6-A4-HP-HD | 40 | M6 | 1 | 12 | 30.5 | 15 | 18 | 18.8 | FSRN-18-14-2-HD | 133 | - | CAD | 请求报价 |
材质、表面处理
| KEHS-A4-HP-HD | |
|---|---|
| 旋钮 | SUS316L 研磨 |
| 密封环 | H-NBR（蓝） 肖氏硬度A85±5 |
