形状図

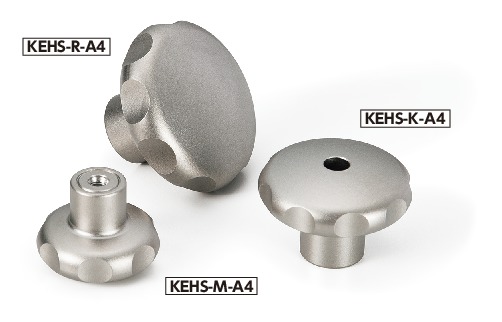

为了区分KEHS-K-A4与KEHS-K，KEHS-K-A4在座面部进行了槽加工。
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KEHS-40-K8-A4 | 40 | M8 | 1.25 | 13 | 30.5 | 15 | 18 | 125 | - | CAD | 请求报价 |
| KEHS-50-K10-A4 | 50 | M10 | 1.5 | 16 | 34 | 17 | 21 | 202 | - | CAD | 请求报价 |
| KEHS-60-K12-A4 | 60 | M12 | 1.75 | 20 | 39 | 18 | 25 | 348 | ○ | CAD | 请求报价 |
材质、表面处理
| KEHS-K-A4 | |
|---|---|
| 主体 | SUS316L 喷丸 |
特点
- SUS316L制。对于化学药品和海洋性环境，具有比SUS304更优越的耐腐蚀性。基本成分中含有钼，在高温条件下也具有很高的强度。
- 凹凸少，清扫性优良。
