形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KEHS-60-K12 | 60 | M12 | 1.75 | 20 | 39 | 18 | 25 | 348 | ○ | CAD | 请求报价 |
材质、表面处理
| KEHS-K | |
|---|---|
| 主体 | SUS303 喷丸 |
特点
- 凹凸少，清扫性优良。
- 可根据产品符号选择类型及表面处理。

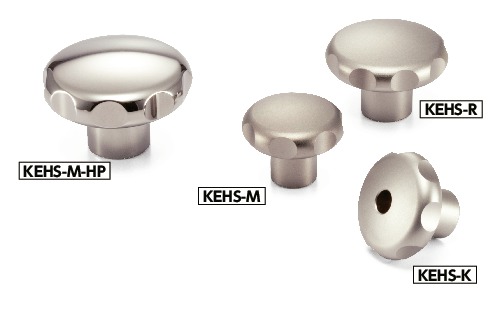

| 产品符号 | 类型 | 表面处理 |
|---|---|---|
| KEHS-K | 内螺纹、通孔 | 喷丸 |
| KEHS-M | 内螺纹 | 喷丸 |
| KEHS-M-HP | 内螺纹 | 研磨 |
| KEHS-R | 铰孔 | 喷丸 |
