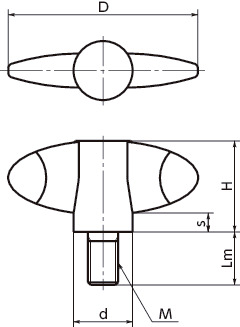

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KEM-35-M4-10 | 35 | M4 | 0.7 | 10 | 17 | 4 | 11 | 7.5 | CAD | 请求报价 |
| KEM-35-M4-15 | 35 | M4 | 0.7 | 15 | 17 | 4 | 11 | 8 | CAD | 请求报价 |
| KEM-35-M5-10 | 35 | M5 | 0.8 | 10 | 17 | 4 | 11 | 9 | CAD | 请求报价 |
| KEM-35-M5-18 | 35 | M5 | 0.8 | 18 | 17 | 4 | 11 | 10 | CAD | 请求报价 |
| KEM-50-M6-32 | 50 | M6 | 1 | 32 | 24 | 5 | 15.6 | 22 | CAD | 请求报价 |
| KEM-50-M8-20 | 50 | M8 | 1.25 | 20 | 24 | 5 | 15.6 | 24 | CAD | 请求报价 |
材质、表面处理
| KEM | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
特点

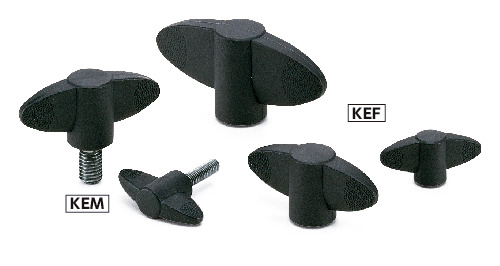

- T形塑料制旋钮。
-
可根据产品符号选择外螺纹、内螺纹。
KEM----外螺纹
KEF----内螺纹
