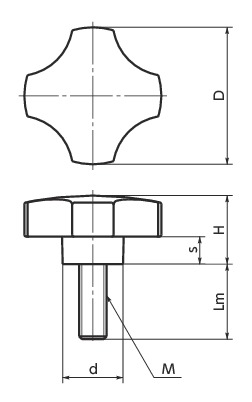

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
颜色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KF-25-BK | 25 | M5 | 0.8 | 25 | 15 | 6 | 11 | 11 | BK | CAD | 请求报价 |
| KF-25-RD | 25 | M5 | 0.8 | 25 | 15 | 6 | 11 | 11 | RD | CAD | 请求报价 |
| KF-33-BK | 33 | M6 | 1 | 30 | 16.5 | 7 | 12 | 17 | BK | CAD | 请求报价 |
| KF-33-RD | 33 | M6 | 1 | 30 | 16.5 | 7 | 12 | 17 | RD | CAD | 请求报价 |
| KF-40-BK | 40 | M8 | 1.25 | 40 | 19 | 7.5 | 18 | 37 | BK | CAD | 请求报价 |
| KF-40-RD | 40 | M8 | 1.25 | 40 | 19 | 7.5 | 18 | 37 | RD | CAD | 请求报价 |
| KF-45-BK | 45 | M10 | 1.5 | 40 | 22 | 9 | 22 | 60 | BK | CAD | 请求报价 |
| KF-50-BK | 50 | M12 | 1.75 | 40 | 22 | 9 | 23 | 80 | BK | CAD | 请求报价 |
材质、表面处理
| KF | |
|---|---|
| 旋钮 | 尼龙6（各种颜色） |
| 螺纹部 | SS400 三价铬酸盐处理 |
特点

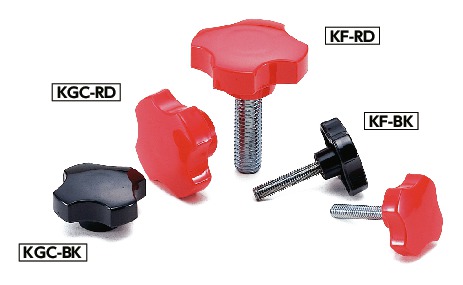

- 可根据产品符号选择外螺纹、内螺纹。
KF----外螺纹
KGC----内螺纹
- 分为2种颜色。
- 可根据型号的末尾符号进行选择。
| 末尾符号 | 旋钮颜色 |
|---|---|
| BK | 黑 |
| RD | 红 |
