形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KIFS-19-M4 | 19 | M4 | 0.7 | 9 | 14 | 6 | 12 | 4 | CAD | 请求报价 |
| KIFS-19-M5 | 19 | M5 | 0.8 | 9 | 14 | 6 | 12 | 4 | CAD | 请求报价 |
| KIFS-24-M6 | 24 | M6 | 1 | 10.5 | 16.5 | 7 | 14 | 7 | CAD | 请求报价 |
| KIFS-30-M8 | 30 | M8 | 1.25 | 11.5 | 19.5 | 8.5 | 16 | 11 | CAD | 请求报价 |
| KIFS-36-M10 | 36 | M10 | 1.5 | 14 | 22.5 | 10 | 18 | 16 | CAD | 请求报价 |
材质、表面处理
| KIFS | |
|---|---|
| 旋钮 | 尼龙6（黑） |
| 螺纹部 | SUS303 |
特点
- M4～M10的丰富螺纹尺寸。
- 可根据产品符号选择类型及螺纹部的材质。

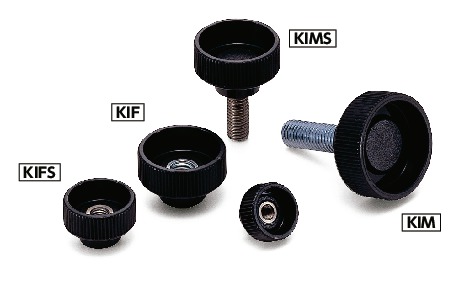

| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| KIM | 外螺纹 | 钢制 |
| KIMS | 外螺纹 | 不锈钢制 |
| KIF | 内螺纹 | 钢制 |
| KIFS | 内螺纹 | 不锈钢制 |
