Nabeya Bi-tech

  • 旋钮

塑料微型旋钮 - 带止推垫

Plastic Miniature Knob with Thrust Pad

KIGMS-SBP

安全注意事项

符号RoHS指令

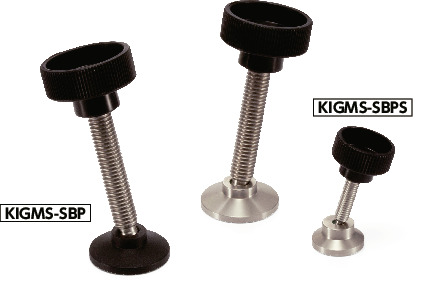

KIGMS-SBP塑料微型旋钮 - 带止推垫

形状図

KIGMS-SBP塑料微型旋钮 - 带止推垫寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
Lm
所有
25
35
45
30
40
50
55

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm D1 H s d H1 h e d2 d1 质量
(g)		 CAD下载 请求报价
KIGMS-24-M6-25-SBP15 24 M6 1 25 15 16.5 7 14 7.6 2.5 3.6 8.6 4.5 10 CAD 请求报价
KIGMS-24-M6-35-SBP15 24 M6 1 35 15 16.5 7 14 7.6 2.5 3.6 8.6 4.5 12 CAD 请求报价
KIGMS-24-M6-45-SBP15 24 M6 1 45 15 16.5 7 14 7.6 2.5 3.6 8.6 4.5 16 CAD 请求报价
KIGMS-24-M6-25-SBP18 24 M6 1 25 18 16.5 7 14 9.2 2.5 5.2 10.8 4.5 11 CAD 请求报价
KIGMS-24-M6-35-SBP18 24 M6 1 35 18 16.5 7 14 9.2 2.5 5.2 10.8 4.5 13 CAD 请求报价
KIGMS-24-M6-45-SBP18 24 M6 1 45 18 16.5 7 14 9.2 2.5 5.2 10.8 4.5 17 CAD 请求报价
KIGMS-24-M6-25-SBP21 24 M6 1 25 21 16.5 7 14 10 3 6 12.8 4.5 12 CAD 请求报价
KIGMS-24-M6-35-SBP21 24 M6 1 35 21 16.5 7 14 10 3 6 12.8 4.5 14 CAD 请求报价
KIGMS-24-M6-45-SBP21 24 M6 1 45 21 16.5 7 14 10 3 6 12.8 4.5 18 CAD 请求报价
KIGMS-24-M6-25-SBP25 24 M6 1 25 25 16.5 7 14 10.5 3 6.5 13 4.5 14 CAD 请求报价
KIGMS-24-M6-35-SBP25 24 M6 1 35 25 16.5 7 14 10.5 3 6.5 13 4.5 16 CAD 请求报价
KIGMS-24-M6-45-SBP25 24 M6 1 45 25 16.5 7 14 10.5 3 6.5 13 4.5 20 CAD 请求报价
KIGMS-24-M6-25-SBP32 24 M6 1 25 32 16.5 7 14 11 3 7 14 4.5 16 CAD 请求报价
KIGMS-24-M6-35-SBP32 24 M6 1 35 32 16.5 7 14 11 3 7 14 4.5 18 CAD 请求报价
KIGMS-24-M6-45-SBP32 24 M6 1 45 32 16.5 7 14 11 3 7 14 4.5 22 CAD 请求报价
KIGMS-30-M8-30-SBP15 30 M8 1.25 30 15 19.5 8.5 16 7.6 2.5 2.5 8.6 6.1 19 CAD 请求报价
KIGMS-30-M8-40-SBP15 30 M8 1.25 40 15 19.5 8.5 16 7.6 2.5 2.5 8.6 6.1 22 CAD 请求报价
KIGMS-30-M8-50-SBP15 30 M8 1.25 50 15 19.5 8.5 16 7.6 2.5 2.5 8.6 6.1 25 CAD 请求报价
KIGMS-30-M8-30-SBP18 30 M8 1.25 30 18 19.5 8.5 16 9.2 2.5 4.2 10.8 6.1 20 CAD 请求报价
KIGMS-30-M8-40-SBP18 30 M8 1.25 40 18 19.5 8.5 16 9.2 2.5 4.2 10.8 6.1 23 CAD 请求报价
KIGMS-30-M8-50-SBP18 30 M8 1.25 50 18 19.5 8.5 16 9.2 2.5 4.2 10.8 6.1 26 CAD 请求报价
KIGMS-30-M8-30-SBP21 30 M8 1.25 30 21 19.5 8.5 16 10 3 5 12.8 6.1 21 CAD 请求报价
KIGMS-30-M8-40-SBP21 30 M8 1.25 40 21 19.5 8.5 16 10 3 5 12.8 6.1 24 CAD 请求报价
KIGMS-30-M8-50-SBP21 30 M8 1.25 50 21 19.5 8.5 16 10 3 5 12.8 6.1 27 CAD 请求报价
KIGMS-30-M8-30-SBP25 30 M8 1.25 30 25 19.5 8.5 16 10.5 3 5.5 13 6.1 23 CAD 请求报价
KIGMS-30-M8-40-SBP25 30 M8 1.25 40 25 19.5 8.5 16 10.5 3 5.5 13 6.1 26 CAD 请求报价
KIGMS-30-M8-50-SBP25 30 M8 1.25 50 25 19.5 8.5 16 10.5 3 5.5 13 6.1 29 CAD 请求报价
KIGMS-30-M8-30-SBP32 30 M8 1.25 30 32 19.5 8.5 16 11 3 6 14 6.1 25 CAD 请求报价
KIGMS-30-M8-40-SBP32 30 M8 1.25 40 32 19.5 8.5 16 11 3 6 14 6.1 28 CAD 请求报价
KIGMS-30-M8-50-SBP32 30 M8 1.25 50 32 19.5 8.5 16 11 3 6 14 6.1 31 CAD 请求报价
KIGMS-30-M8-30-SBP40 30 M8 1.25 30 40 19.5 8.5 16 13 4 8 16 6.1 29 CAD 请求报价
KIGMS-30-M8-40-SBP40 30 M8 1.25 40 40 19.5 8.5 16 13 4 8 16 6.1 32 CAD 请求报价
KIGMS-30-M8-50-SBP40 30 M8 1.25 50 40 19.5 8.5 16 13 4 8 16 6.1 35 CAD 请求报价
KIGMS-30-M8-30-SBP50 30 M8 1.25 30 50 19.5 8.5 16 15.5 4 10.4 16 6.1 33 CAD 请求报价
KIGMS-30-M8-40-SBP50 30 M8 1.25 40 50 19.5 8.5 16 15.5 4 10.4 16 6.1 36 CAD 请求报价
KIGMS-30-M8-50-SBP50 30 M8 1.25 50 50 19.5 8.5 16 15.5 4 10.4 16 6.1 39 CAD 请求报价
KIGMS-36-M10-35-SBP18 36 M10 1.5 35 18 22.5 10 18 9.2 2.5 3.8 10.8 7.8 33 CAD 请求报价
KIGMS-36-M10-45-SBP18 36 M10 1.5 45 18 22.5 10 18 9.2 2.5 3.8 10.8 7.8 39 CAD 请求报价
KIGMS-36-M10-55-SBP18 36 M10 1.5 55 18 22.5 10 18 9.2 2.5 3.8 10.8 7.8 45 CAD 请求报价
KIGMS-36-M10-35-SBP21 36 M10 1.5 35 21 22.5 10 18 10 3 4.3 12.8 7.8 34 CAD 请求报价
KIGMS-36-M10-45-SBP21 36 M10 1.5 45 21 22.5 10 18 10 3 4.3 12.8 7.8 40 CAD 请求报价
KIGMS-36-M10-55-SBP21 36 M10 1.5 55 21 22.5 10 18 10 3 4.3 12.8 7.8 46 CAD 请求报价
KIGMS-36-M10-35-SBP25 36 M10 1.5 35 25 22.5 10 18 10.5 3 4.6 13 7.8 36 CAD 请求报价
KIGMS-36-M10-45-SBP25 36 M10 1.5 45 25 22.5 10 18 10.5 3 4.6 13 7.8 42 CAD 请求报价
KIGMS-36-M10-55-SBP25 36 M10 1.5 55 25 22.5 10 18 10.5 3 4.6 13 7.8 48 CAD 请求报价
KIGMS-36-M10-35-SBP32 36 M10 1.5 35 32 22.5 10 18 11 3 5 14 7.8 38 CAD 请求报价
KIGMS-36-M10-45-SBP32 36 M10 1.5 45 32 22.5 10 18 11 3 5 14 7.8 44 CAD 请求报价
KIGMS-36-M10-55-SBP32 36 M10 1.5 55 32 22.5 10 18 11 3 5 14 7.8 50 CAD 请求报价
KIGMS-36-M10-35-SBP40 36 M10 1.5 35 40 22.5 10 18 13 4 7 16 7.8 42 CAD 请求报价
KIGMS-36-M10-45-SBP40 36 M10 1.5 45 40 22.5 10 18 13 4 7 16 7.8 48 CAD 请求报价
KIGMS-36-M10-55-SBP40 36 M10 1.5 55 40 22.5 10 18 13 4 7 16 7.8 54 CAD 请求报价
KIGMS-36-M10-35-SBP50 36 M10 1.5 35 50 22.5 10 18 15.5 4 9.3 16 7.8 46 CAD 请求报价
KIGMS-36-M10-45-SBP50 36 M10 1.5 45 50 22.5 10 18 15.5 4 9.3 16 7.8 52 CAD 请求报价
KIGMS-36-M10-55-SBP50 36 M10 1.5 55 50 22.5 10 18 15.5 4 9.3 16 7.8 58 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KIGMS-SBP
塑料制止推垫
旋钮 尼龙6（黑）
螺纹部 SUS303
止推垫 聚缩醛（亚光黑）

特点

  • 螺纹前端带止推垫的塑料微型旋钮。
  • 止推垫相对于螺纹部，最大可倾斜15°。在工件表面不均匀或倾斜等情况下使用非常有效。
  • 螺纹部为不锈钢制，耐腐蚀性优良。
  • 可根据工件选择止推垫的材质和尺寸。

相关产品

也可订购单件止推垫及无止推垫型。
KIGMS
SBP
SBPS

KIGMS-SBP塑料微型旋钮 - 带止推垫
