塑料微型旋钮 - 带止推垫

Plastic Miniature Knob with Thrust Pad

KIGMS-SBPS

安全注意事项

符号RoHS指令

KIGMS-SBPS塑料微型旋钮 - 带止推垫

形状図

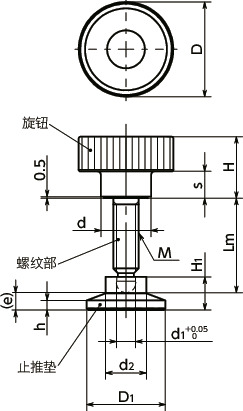

KIGMS-SBPS塑料微型旋钮 - 带止推垫寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
Lm
所有
25
35
45
30
40
50
55

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm D1 H s d H1 h e d2 d1 质量
(g)		 CAD下载 请求报价
KIGMS-24-M6-25-SBPS21 24 M6 1 25 21 16.5 7 14 10 3 6 12.8 4.5 25 CAD 请求报价
KIGMS-24-M6-35-SBPS21 24 M6 1 35 21 16.5 7 14 10 3 6 12.8 4.5 27 CAD 请求报价
KIGMS-24-M6-45-SBPS21 24 M6 1 45 21 16.5 7 14 10 3 6 12.8 4.5 31 CAD 请求报价
KIGMS-24-M6-25-SBPS25 24 M6 1 25 25 16.5 7 14 10.5 3 6.5 13 4.5 32 CAD 请求报价
KIGMS-24-M6-35-SBPS25 24 M6 1 35 25 16.5 7 14 10.5 3 6.5 13 4.5 34 CAD 请求报价
KIGMS-24-M6-45-SBPS25 24 M6 1 45 25 16.5 7 14 10.5 3 6.5 13 4.5 38 CAD 请求报价
KIGMS-24-M6-25-SBPS32 24 M6 1 25 32 16.5 7 14 11 3 7 14 4.5 43 CAD 请求报价
KIGMS-24-M6-35-SBPS32 24 M6 1 35 32 16.5 7 14 11 3 7 14 4.5 45 CAD 请求报价
KIGMS-24-M6-45-SBPS32 24 M6 1 45 32 16.5 7 14 11 3 7 14 4.5 49 CAD 请求报价
KIGMS-30-M8-30-SBPS21 30 M8 1.25 30 21 19.5 8.5 16 10 3 5 12.8 6.1 34 CAD 请求报价
KIGMS-30-M8-40-SBPS21 30 M8 1.25 40 21 19.5 8.5 16 10 3 5 12.8 6.1 37 CAD 请求报价
KIGMS-30-M8-50-SBPS21 30 M8 1.25 50 21 19.5 8.5 16 10 3 5 12.8 6.1 40 CAD 请求报价
KIGMS-30-M8-30-SBPS25 30 M8 1.25 30 25 19.5 8.5 16 10.5 3 5.5 13 6.1 41 CAD 请求报价
KIGMS-30-M8-40-SBPS25 30 M8 1.25 40 25 19.5 8.5 16 10.5 3 5.5 13 6.1 44 CAD 请求报价
KIGMS-30-M8-50-SBPS25 30 M8 1.25 50 25 19.5 8.5 16 10.5 3 5.5 13 6.1 47 CAD 请求报价
KIGMS-30-M8-30-SBPS32 30 M8 1.25 30 32 19.5 8.5 16 11 3 6 14 6.1 52 CAD 请求报价
KIGMS-30-M8-40-SBPS32 30 M8 1.25 40 32 19.5 8.5 16 11 3 6 14 6.1 55 CAD 请求报价
KIGMS-30-M8-50-SBPS32 30 M8 1.25 50 32 19.5 8.5 16 11 3 6 14 6.1 58 CAD 请求报价
KIGMS-30-M8-30-SBPS40 30 M8 1.25 30 40 19.5 8.5 16 13 4 8 16 6.1 85 CAD 请求报价
KIGMS-30-M8-40-SBPS40 30 M8 1.25 40 40 19.5 8.5 16 13 4 8 16 6.1 88 CAD 请求报价
KIGMS-30-M8-50-SBPS40 30 M8 1.25 50 40 19.5 8.5 16 13 4 8 16 6.1 91 CAD 请求报价
KIGMS-30-M8-30-SBPS50 30 M8 1.25 30 50 19.5 8.5 16 15.5 4 10.4 16 6.1 133 CAD 请求报价
KIGMS-30-M8-40-SBPS50 30 M8 1.25 40 50 19.5 8.5 16 15.5 4 10.4 16 6.1 136 CAD 请求报价
KIGMS-30-M8-50-SBPS50 30 M8 1.25 50 50 19.5 8.5 16 15.5 4 10.4 16 6.1 139 CAD 请求报价
KIGMS-36-M10-35-SBPS21 36 M10 1.5 35 21 22.5 10 18 10 3 4.3 12.8 7.8 47 CAD 请求报价
KIGMS-36-M10-45-SBPS21 36 M10 1.5 45 21 22.5 10 18 10 3 4.3 12.8 7.8 53 CAD 请求报价
KIGMS-36-M10-55-SBPS21 36 M10 1.5 55 21 22.5 10 18 10 3 4.3 12.8 7.8 59 CAD 请求报价
KIGMS-36-M10-35-SBPS25 36 M10 1.5 35 25 22.5 10 18 10.5 3 4.6 13 7.8 54 CAD 请求报价
KIGMS-36-M10-45-SBPS25 36 M10 1.5 45 25 22.5 10 18 10.5 3 4.6 13 7.8 60 CAD 请求报价
KIGMS-36-M10-55-SBPS25 36 M10 1.5 55 25 22.5 10 18 10.5 3 4.6 13 7.8 66 CAD 请求报价
KIGMS-36-M10-35-SBPS32 36 M10 1.5 35 32 22.5 10 18 11 3 5 14 7.8 65 CAD 请求报价
KIGMS-36-M10-45-SBPS32 36 M10 1.5 45 32 22.5 10 18 11 3 5 14 7.8 71 CAD 请求报价
KIGMS-36-M10-55-SBPS32 36 M10 1.5 55 32 22.5 10 18 11 3 5 14 7.8 77 CAD 请求报价
KIGMS-36-M10-35-SBPS40 36 M10 1.5 35 40 22.5 10 18 13 4 7 16 7.8 98 CAD 请求报价
KIGMS-36-M10-45-SBPS40 36 M10 1.5 45 40 22.5 10 18 13 4 7 16 7.8 104 CAD 请求报价
KIGMS-36-M10-55-SBPS40 36 M10 1.5 55 40 22.5 10 18 13 4 7 16 7.8 110 CAD 请求报价
KIGMS-36-M10-35-SBPS50 36 M10 1.5 35 50 22.5 10 18 15.5 4 9.3 16 7.8 145 CAD 请求报价
KIGMS-36-M10-45-SBPS50 36 M10 1.5 45 50 22.5 10 18 15.5 4 9.3 16 7.8 151 CAD 请求报价
KIGMS-36-M10-55-SBPS50 36 M10 1.5 55 50 22.5 10 18 15.5 4 9.3 16 7.8 157 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KIGMS-SBPS
不锈钢制止推垫
旋钮 尼龙6（黑）
螺纹部 SUS303
止推垫 SUS303
O型圈 氟橡胶

特点

  • 螺纹前端带止推垫的塑料微型旋钮。
  • 止推垫相对于螺纹部，最大可倾斜15°。在工件表面不均匀或倾斜等情况下使用非常有效。
  • 螺纹部为不锈钢制，耐腐蚀性优良。
  • 可根据工件选择止推垫的材质和尺寸。

相关产品

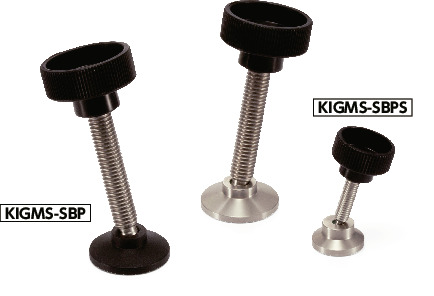

也可订购单件止推垫及无止推垫型。
KIGMS
SBP
SBPS

KIGMS-SBPS塑料微型旋钮 - 带止推垫
