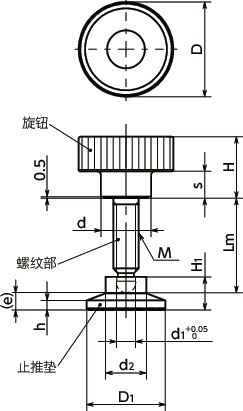

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | D1 | H | s | d | H1 | h | e | d2 | d1 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KIGMS-24-M6-25-SBPS25 | 24 | M6 | 1 | 25 | 25 | 16.5 | 7 | 14 | 10.5 | 3 | 6.5 | 13 | 4.5 | 32 | CAD | 请求报价 |
| KIGMS-24-M6-35-SBPS25 | 24 | M6 | 1 | 35 | 25 | 16.5 | 7 | 14 | 10.5 | 3 | 6.5 | 13 | 4.5 | 34 | CAD | 请求报价 |
| KIGMS-24-M6-45-SBPS25 | 24 | M6 | 1 | 45 | 25 | 16.5 | 7 | 14 | 10.5 | 3 | 6.5 | 13 | 4.5 | 38 | CAD | 请求报价 |
材质、表面处理
| KIGMS-SBPS 不锈钢制止推垫 |
|
|---|---|
| 旋钮 | 尼龙6（黑） |
| 螺纹部 | SUS303 |
| 止推垫 | SUS303 |
| O型圈 | 氟橡胶 |
特点

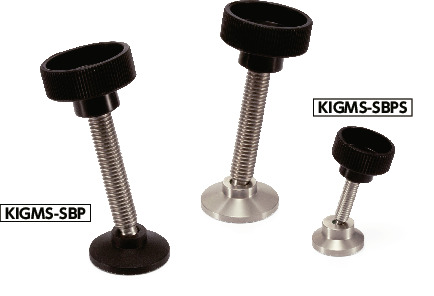

- 螺纹前端带止推垫的塑料微型旋钮。
- 止推垫相对于螺纹部，最大可倾斜15°。在工件表面不均匀或倾斜等情况下使用非常有效。
- 螺纹部为不锈钢制，耐腐蚀性优良。
- 可根据工件选择止推垫的材质和尺寸。
